Возможные производители: KLEMSAN

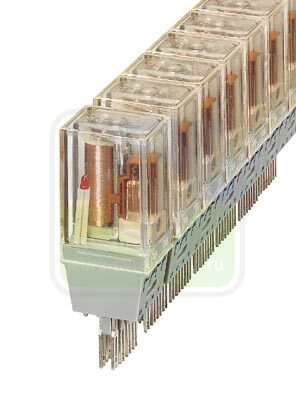

Pелейный модуль с круглым миниреле Hengstler, материал контактов (AgSnO2+Au): для коммутации различных нагрузок (от небольших до больших), 2 переключающих контакта, входное напряжение 24 В DC, со световым индикатором, устанавливается на блоки базовых клемм
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Типовой входной ток при UN | 21 мА |
| Время срабатывания, типовое | 15 мс (при DC) |
| Время возврата, типовое | 25 мс (при DC) |
| Защитная схема | Свободный ход, защита от перемены пол. Нулевой диод, диод защиты от переполюсовки |
| Индикация рабочего напряжения | да |
| Мощность потерь при номинальных условиях | 0,5 Вт |
Контактная часть
| Исполнение контакта | Одиночный, 2 переключающих |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgCdO, золотое покрытие |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (при 24 В DC) |
| 180 Вт (При 48 В DC) | |
| 105 Вт (При 60 В DC) | |
| 60 Вт (При 110 В DC) | |
| 90 Вт (При 220 В DC) | |
| 1250 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | прибл. 107 коммутационных циклов |
Стандарты и предписания
| Стандарты / нормативные документы | DIN VDE 0110b, Gr. C для 250 В AC |
|---|---|
| DIN VDE 0160 (соответствующие разделы) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
