Артикул:
2830498
Внутрений код:
PC-2830498
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,9 кб
Характеристики
Вес, шт
—
112,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

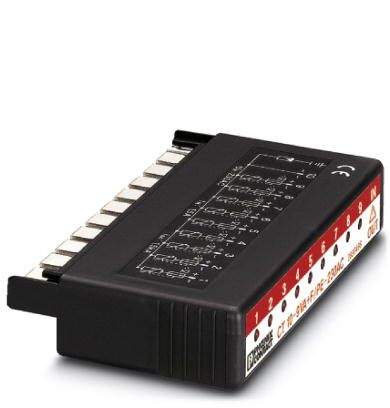

Штекер LSA-PLUS (COMTRAB CT 10) с защитой от импульсных перенапряжений, вкл. визуальную сигнализацию неисправности для девяти 2-проводных сигнальных цепей. Номинальное напряжение: 230 В AC. Исполнение: 10 парных жил
Преимущества для Вас
- Используется вместе с CT-TERMIBLOCK и соединительными и разъединяющими колодками LSA-PLUS или LSA-PROFIL
- Многополюсные, вставные, модульной конструкции
- Специально для более высокого сигнального напряжения 120 и 230 В
- Защитные модули должны вставляться в определенном положении
- Для контроллеров со множеством сигнальных входов и выходов, например, телемеханических систем или систем светофоров
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Высота | ≤ 2000 мм (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Стандарты для воздушных путей и путей утечки | VDE 0110-1 |
| МЭК 60664 | |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.00 |

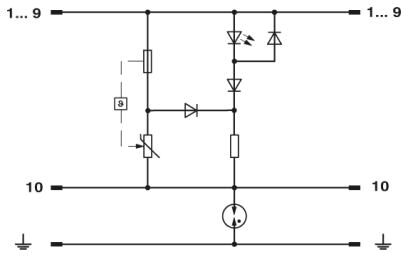

Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C3 | |
| Номинальное напряжение UN | 250 В DC |
| 230 В AC | |
| Макс. напряжение при длит. нагрузке UC | 275 В DC |
| 275 В AC | |
| Расчетный ток | 1,5 A AC (на цепь) |
| 200 мА DC (на цепь) | |
| Эффективный рабочий ток IC при UC | ≤ 1,5 мA AC (на цепь) |
| ≤ 2 мА DC (на цепь) | |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 1,5 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 1,5 кA |
| Номинальный ток утечки In (8/20) мкс (масса сигнала — земля) | 5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA (10-PE) |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза — сигнальная масса) | 3 кA |
| Остаточное напряжение при In (фаза-земля) | ≤ 1,4 кВ |
| Остаточное напряжение при In (фаза-масса сигнала) | ≤ 1,1 кВ |
| Фиксированная длина кабеля | 10 м |
| Уровень защиты Up (жила-земля) | ≤ 1,4 кВ (10-PE) |
| Уровень защиты Up (жила—масса сигнала) | ≤ 1,1 кВ |
| Время срабатывания tA (фаза-фаза) | ≤ 25 нс |
| Время срабатывания tA (фаза — масса сигнала) | ≤ 25 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Диапазон частот | 50 Гц ... 60 Гц |
| Емкость (фаза — сигнальная масса) | тип. 320 пФ |
| Емкость (фаза-земля) | тип. 2 пФ (10-PE) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 1,5 A AC (gL) |
| 200 мА DC (F) | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 3 кВ/1,5 кA |
| Устойчивость к импульсному току (фаза — сигнальная масса) | C2 - 3 кВ/1,5 кA |
| Устойчивость к импульсному току (масса сигнала—земля) | C2 - 10 кВ/5кA |
Характеристики клемм
| Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
|---|---|
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
70,9 кб
