Артикул:
2832124
Внутренний код:
PC-2832124
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
99,5 кб
Характеристики
Вес, шт
—
27,950 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

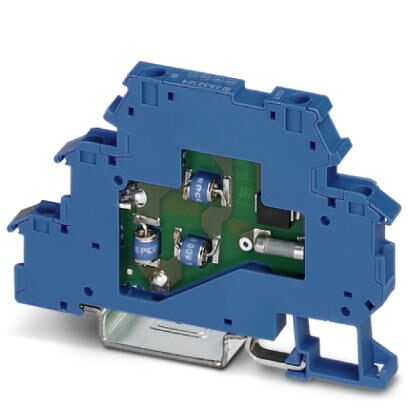

Клеммные блоки с винтовыми зажимами, со встроенной трехступенчатой защитой от импульсных перенапряжений сигнальной цепи Ex i без потенциала земли, раздельное подключение PE, номинальное напряжение: 24 В DC, монтаж на рейку NS 35/7,5, ширина клеммы: 6,2 мм, высота клеммы: 54,6 мм. Поддержка протокола HART
Преимущества для Вас
- Варианты с ножевыми размыкателями и без них
- Для закрытия установленных в ряд устройств TERMITRAB TT... предлагаются крышки соответствующих цветов
- Другие уровни напряжения по запросу
- Защита одной двухпроводной линии искробезопасной цепи без потенциала земли
- Многоуровневые электротехнические клеммы с винтовыми зажимами
- Разблокирование сигнальных цепей ножевым размыкателем
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | небесно-синий RAL 5015 |
| Стандарты для воздушных путей и путей утечки | EN 60079-11 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы с PE-основанием - раздельное подключение PE |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь

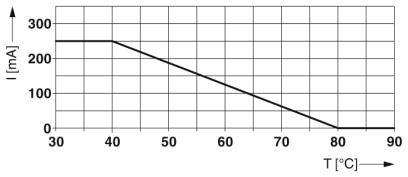

| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 250 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 50 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1,7 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 50 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,7 кВ |
| Уровень защиты Up (жила-жила) | ≤ 55 В (C1 - 1 кВ/500 A) |
| ≤ 75 В (C2 - 10 кВ / 5 кА) | |
| ≤ 50 В (C3 - 10 A) | |
| ≤ 50 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 2,2 кВ (C2 - 10 кВ / 5 кА) |
| ≤ 1,5 кВ (C3 - 10 A) | |
| ≤ 2 кВ (C3 - 100 A) | |
| ≤ 2 кВ (D1 - 500 А) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,7 дБ (≤ 400 кГц / 50 Ω) |
| тип. 0,3 дБ (≤ 200 кГц / 150 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 6 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2 МГц |
| Емкость (фаза-фаза) | ≤ 2 нФ |
| Сопротивление на каждую цепь | 4,7 Ω ±20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 250 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| C3 - 100 A | |
| D1 - 500 A | |
| Стабильность переменного тока (фаза — земля) | 0,5 A / 1 с |
Характеристики клемм
| Тип подключения | Винтовые клеммы |
|---|---|
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61643-21 2001 + A1:2009 + A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2007 | |
| МЭК 60079-0 2011 | |
| МЭК 60079-11 2011 | |
| МЭК 60079-7 2006 |
Данные по взрывозащищенности
| Максимальная внутренняя емкость Сi | 2 нФ |
|---|---|
| Макс. внутренняя индуктивность Li | 1 мГн |
| Максимальное значение внутренней постоянной времени t (Ri/Li) | 0,1 мкс |
| Максимальный входной ток Ii | 250 мА (TA |
| макс. входное напряжение Ui | 30 В DC |
| макс. входная мощность Pi | 0,75 Вт |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 40 °C (T6 / 85 °C) |
| -40 °C ... 50 °C (T5 / T 100 °C) | |
| -40 °C ... 80 °C (T4 / 135 °C) |
Соответствия / сертификаты
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
