Возможные производители: KLEMSAN
Вставное промышленное реле с силовыми контактами, 2 переключающих контакта, кнопка тестирования, светодиод состояния, механический индикатор коммутационного положения, напряжение на входе 24 В пер. тока
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -55 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -55 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В AC |
|---|---|
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 54 мА (при 50 Гц) |
| 46 мА (при 60 Гц) | |
| Время срабатывания, типовое | 4 мс ... 10 мс (перемен. тока, зависит от фазы) |
| Диапазон значений времени возврата, типовой | 3 мс ... 12 мс (перемен. тока, зависит от фазы) |
| Сопротивление катушки | 180 Ω ±15 % (при 20 °C) |
| Мощность потерь при номинальных условиях | 1,3 Вт |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | Ag |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В |
| Минимальный коммутационный ток | 1 мА |
| Максимальный пусковой ток | 20 A (15 мс) |
| Макс. ток продолжительной нагрузки | 10 A |

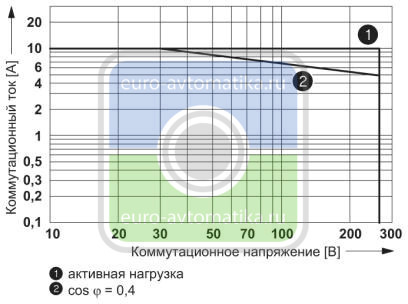

| Мощность отключения (активная нагрузка), максимальная | 2500 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT I |
| Долговечность механическая | 5x 107 коммутационных циклов |

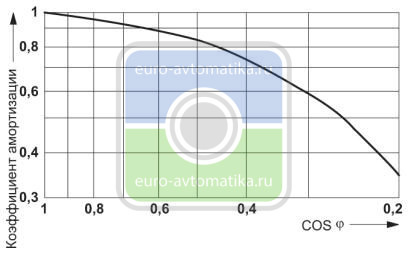

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | на установочный блок для реле PR2 |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Разъем / выводы под пайку |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Разъем / выводы под пайку |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 61810-1 |
|---|---|
| VDE 0435-201 | |
| EN 50178 | |
| Степень загрязнения | 3 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
