Возможные производители: KLEMSAN
Вставное восьмиконтактное реле с силовыми контактами, 2 переключающих контакта, испытательная кнопка, механическая индикация положения включения, напряжение на катушке: 120 В AC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 60 °C |
Активная часть
| Входное номинальное напряжение UN | 120 В AC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 22 мА (при 50 Гц) |
| 20 мА (при 60 Гц) | |
| Время срабатывания, типовое | 5 мс ... 20 мс (перемен. тока, зависит от фазы) |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс (перемен. тока, зависит от фазы) |
| Сопротивление катушки | 1520 Ω ±15 % (при 20 °C) |
| Мощность потерь при номинальных условиях | 2,64 Вт |
Контактная часть

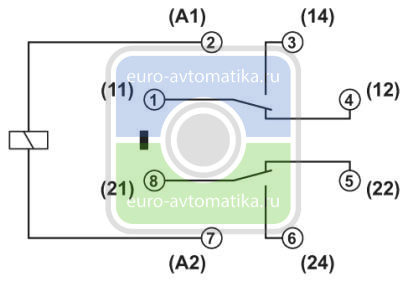

| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnIn |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 1 В |
| Минимальный коммутационный ток | 10 мА |
| Максимальный пусковой ток | На заказ |
| Макс. ток продолжительной нагрузки | 10 A (Замыкатель) |
| 5 A (Размыкающий контакт) | |

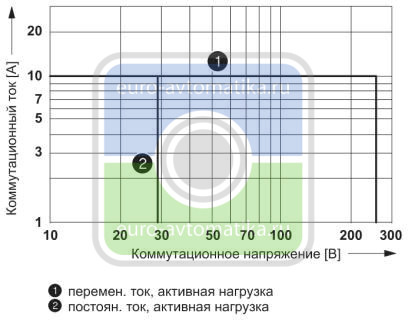

| Мощность отключения (активная нагрузка), максимальная | 2500 ВА (При 250 В AC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВ AC (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT I |
| Долговечность механическая | 10x 106 коммутационных циклов |

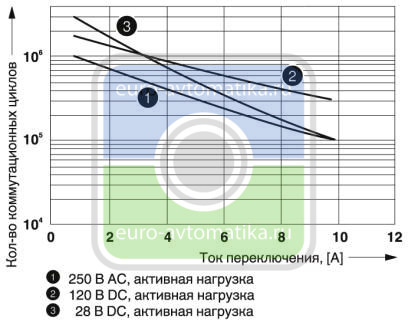

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | на установочный блок для реле PR3 |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| Степень загрязнения | 3 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
