Возможные производители: KLEMSAN

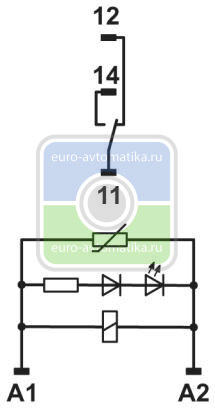

Предварительно смонтированный релейный модуль с винтовыми зажимами, состоящий из: установочного блока (основания), вставного миниатюрного реле контроля мощности с силовыми контактами, вставного индикатора, вставного подавителя помех и выталкивателя реле. Входное напряжение: 24 В AC, контакты: 1 переключающий контакт, 12 A
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В AC |
|---|---|
| Типовой входной ток при UN | 34 мА (при 50 Гц) |
| 26 мА (при 60 Гц) | |
| Время срабатывания, типовое | 3 мс ... 12 мс |
| Диапазон значений времени возврата, типовой | 1,5 мс ... 14 мс |
| Защитная схема | Варистор |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,82 Вт |
Контактная часть
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 30 A (300 мс) |
| Макс. ток продолжительной нагрузки | 12 A |
| Мощность отключения (активная нагрузка), максимальная | 3000 Вт (При 250 В AC) |
| 50 Вт (при 110 В DC) | |
| 80 Вт (При 220 В DC) | |
| 288 Вт (при 24 В DC) | |
| при 440 В AC | |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,2 A (при 250 В, DC13) | |
| 6 A (при 24 В, AC15) | |
| 6 A (при 120 В, AC15) | |
| 6 A (при 250 В, AC15) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
