Возможные производители: KLEMSAN
Предварительно смонтированный релейный модуль с винтовыми зажимами, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и держателем. Входное напряжение: 24 В DC, 2 переключающих контакта, 8 A
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|

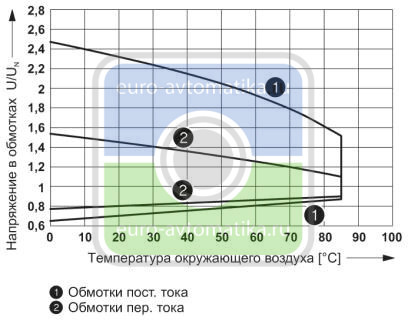

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 19 мА |
| Время срабатывания, типовое | 8 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,46 Вт |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Максимальный пусковой ток | 15 A (300 мс) |
| Макс. ток продолжительной нагрузки | 8 A |
| Мощность отключения (активная нагрузка), максимальная | 2000 Вт (При 250 В AC) |
| 44 Вт (при 110 В DC) | |
| 60 Вт (При 220 В DC) | |
| 190 Вт (при 24 В DC) | |
| при 440 В AC | |
| 85 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| Мощность отключения (нелинейная нагрузка), максимальная | 50 мВт |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 250 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 3 A (при 250 В, AC15) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВ (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Долговечность механическая | 3x 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
