Возможные производители: KLEMSAN
Предварительно смонтированный релейный модуль с винтовыми зажимами, состоящий из: установочного блока (основания), промышленного реле со светодиодным индикатором, безынерционным диодом, кнопкой включения / отключения с фиксатором и держателем. Входное напряжение: 24 В DC, 4 позолоченных переключающих контакта, 5 А
Преимущества для Вас
- В системах постоянного тока в реле встроены диоды свободного хода
- Реле с возможностью ручного управления и индикатором состояния
- Механическая индикация положения включения контактов
- 4 типа переключающих контактов с многослойными позолоченными контактами
- Логичное расположение контактов с помощью 1/3-ярусных релейных блоков
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 38 мА |
| Время срабатывания, типовое | 13 мс |
| Время возврата, типовое | 14 мс |
| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED зел. |
| Мощность потерь при номинальных условиях | 0,91 Вт |
Контактная часть
| Исполнение контакта | 4 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 1 В |
| Минимальный коммутационный ток | 1 мА |
| Максимальный пусковой ток | 12 A (15 мс) |
| Макс. ток продолжительной нагрузки | 5 A |

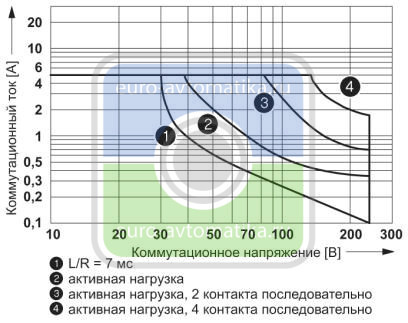

| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (При 250 В AC) |
| 120 Вт (при 24 В DC) | |
| 110 Вт (При 48 В DC) | |
| 78 Вт (При 60 В DC) | |
| 55 Вт (При 110 В DC) | |
| 77 Вт (При 220 В DC) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2 кВ (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT I (Реле) |
| Долговечность механическая | 5x 107 коммутационных циклов |
| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| EN 50178 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
