Артикул:
2838568
Внутрений код:
PC-2838568
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
77,8 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
10,080 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
10 162.37 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

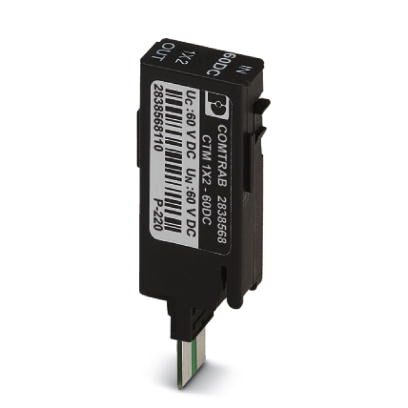

Штекер LSA-PLUS (COMTRAB CTM) с двухпроводной схемой защиты для сигнальных цепей без потенциала земли. Номинальное напряжение: 60 В DC
Преимущества для Вас
- Магазины для защиты от перенапряжения CTM 10-MAG могут использоваться с различными защитными штекерами на выбор
- Устанавливается в клеммные колодки LSA-Plus с разъединителями и переключателями или CT-TERMIBLOCK
- Компактные подключения LSA-PLUS
- Стандартное место монтажа – распределители
- Модульная компактная защита при плотной прокладке проводов
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 1.10 |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 60 В DC |
| Макс. напряжение при длит. нагрузке UC | 60 В DC |
| 50 В AC | |
| Расчетный ток | 380 мA AC (25 °C) |
| 150 мА DC (25 °C) | |
| Эффективный рабочий ток IC при UC | ≤ 70 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2,5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 160 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 700 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 95 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 60 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 35 В |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 12 В |
| Уровень защиты Up (жила-жила) | ≤ 200 В (C2 - 10 кВ / 5 кА) |
| ≤ 160 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 700 В (C2 - 10 кВ / 5 кА) |
| ≤ 700 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 95 В (C2 - 10 кВ / 5 кА) |
| ≤ 35 В (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 90 В (C2 - 10 кВ / 5 кА) |
| ≤ 12 В (C3 - 100 A) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 500 кГц / 100 Ω) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 2 МГц |
| Емкость (фаза-фаза) | тип. 1,2 нФ |
| Сопротивление на каждую цепь | 3,3 Ω 20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
|---|---|
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
| Способ подключения | LSA-PLUS |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
