Артикул:
2838636
Внутрений код:
PC-2838636
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
75,9 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
7,760 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
3 887.96 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

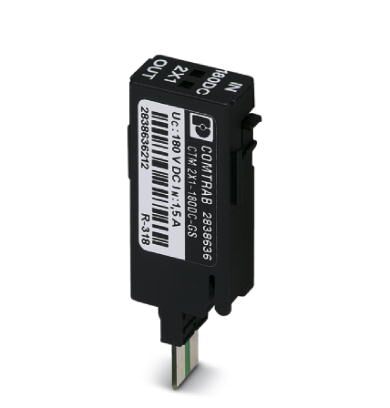

Защитный штекер LSA-PLUS (COMTRAB CTM) с грубой защитой от перенапряжений для 2 сигнальных цепей аналоговых и цифровых интерфейсов связи (до 44 Мбит/с). Номинальное напряжение: 180 В DC
Преимущества для Вас
- Магазины для защиты от перенапряжения CTM 10-MAG могут использоваться с различными защитными штекерами на выбор
- Устанавливается в клеммные колодки LSA-Plus с разъединителями и переключателями или CT-TERMIBLOCK
- Стандартное место монтажа – распределители
- Компактные подключения LSA-PLUS
- Модульная компактная защита при плотной прокладке проводов
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
| МЭК 60664-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | на CT-TERMIBLOCK и разъединяющие колодки LSA-PLUS |
| Конструкция | Модуль LSA-PLUS |
| Направление действие | Line-Line & Line-Earth Ground |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже: | начиная с ред. SW 2.12 |
| Переходное затухание aN между соседними изделиями | 70 дБ (до 1 МГц, системы сопротивлением 100 Ω) |
| 50 дБ (до 10 МГц, системы сопротивлением 100 Ω) | |
| 30 дБ (до 100 МГц, системы сопротивлением 100 Ω) | |
| Скорость передачи данных | 44 Мбит/с |
Защитная цепь
| Класс испытания согл. МЭК | A2 |
|---|---|
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Класс VDE | A2 |
| B1 | |
| B2 | |
| B3 | |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| D2 | |
| Номинальное напряжение UN | 180 В DC |
| Макс. напряжение при длит. нагрузке UC | ± 180 В DC |
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс | 1 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2,5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 200 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 800 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 800 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 70 В |
| Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 28 В |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C2 - 10 кВ / 5 кА, импульс) |
| ≤ 70 В (C2, 10 кВ / 5 кА, статический) | |
| ≤ 1 кВ (C3 - 7,5 кВ / 100 А, импульс) | |
| ≤ 30 В (C3 - 7,5 кВ / 100 А, статический) | |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, асим. | 0,1 дБ (≤ 10 МГц) |
| 0,2 дБ (≤ 60 МГц) | |
| 0,5 дБ (≤ 100 МГц) | |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 100 Ом | > 100 МГц |
| Емкость (фаза-земля) | 5 пФ (f=1 МГц / VR= 0 В) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-земля) | C2 - 4 кВ / 2 кА |
| C3 - 100 A | |
| B2 - 4 кВ / 100 A | |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза — земля) | 5 A - 1 с |
Характеристики клемм
| Тип подключения | Устанавливается в COMTRAB-TERMIBLOCK и плинты LSA-PLUS |
|---|---|
| Тип подключения ВХОД | Штекерная система COMTRAB |
| Тип подключения ВЫХОД | Штекерная система COMTRAB |
| Способ подключения | LSA-PLUS |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| Стандарты/нормативные документы | МЭК 61643-21 2002 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
