Возможные производители: KLEMSAN

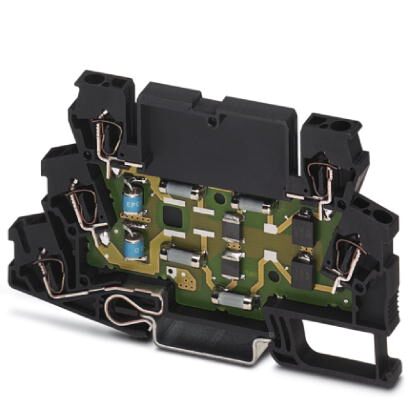

Клеммный блок с пружинными зажимами, со встроенной защитой от импульсных перенапряжений, для монтажа на NS 35/7.5, напряжение UN 24 В DC, ширина клеммного модуля: 6,2 мм, ширина крышки: 2,2 мм
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
---|---|
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
Общие сведения
Материал корпуса | PA 6.6 |
---|---|
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | иссиня-чёрный RAL 9005 |
Категория перенапряжения | III |
Степень загрязнения | 2 |
Тип монтажа | Монтажная рейка: 35 мм |
Конструкция | Двухъярусные клеммы |
Полюсов | 2 |
Направление действие | Line-Earth Ground |
Защитная цепь
Класс испытания согл. МЭК | C1 |
---|---|
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 24 В DC |
Макс. напряжение при длит. нагрузке UC | 30 В DC |
21 В AC | |
Расчетный ток | 300 мА (45 °C) |
Эффективный рабочий ток IC при UC | ≤ 10 мкA (на цепь) |
Ток защитного проводника IPE | ≤ 20 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA (на цепь) |
10 кA (Суммарн.) | |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 1 кA (на цепь) |
2 кA (Суммарн.) | |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 5 кA (на цепь) |
10 кA (Суммарн.) | |
Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A (на цепь) |
200 A (Суммарн.) | |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 40 В |
Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 40 В |
Остаточное напряжение при In (фаза-земля) | ≤ 40 В |
Остаточное напряжение при Ian (10/1000) мкс (жила—земля) | ≤ 45 В |
Уровень защиты Up (жила-земля) | ≤ 80 В (C2 - 10 кВ / 5 кА) |
Уровень защиты Up, статический (жила-земля) | ≤ 40 В (C2 - 10 кВ / 5 кА) |
Время срабатывания tA (фаза-земля) | ≤ 1 нс |
Вносимое затухание aE, асим. | тип. 0,6 дБ (500 кГц / 50 Ω) |
тип. 0,1 дБ (170 кГц / 150 Ω) | |
тип. 0,1 дБ (40 кГц / 600 Ω) | |
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 50 Ом | тип. 3 МГц |
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 1 МГц |
Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 600 Ом | тип. 250 кГц |
Емкость (фаза-земля) | тип. 2 нФ |
Сопротивление на каждую цепь | 9,4 Ω ±20 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Номинал предохранителя, макс. | 315 мА (T) |
Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
C3 - 100 A | |
D1 - 1 кА |
Характеристики клемм
Тип подключения | Пружинный зажим |
---|---|
Тип подключения ВХОД | Пружинные контакты |
Тип подключения ВЫХОД | Пружинные контакты |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение жесткого провода | 0,2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008, измененный |
---|---|
EN 61643-21 2001 + A1:2009 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
eCl@ss 4.0 | 27140201 |
---|---|
eCl@ss 4.1 | 27130801 |
eCl@ss 5.0 | 27130801 |
eCl@ss 5.1 | 27130800 |
eCl@ss 6.0 | 27130800 |
eCl@ss 7.0 | 27130807 |
eCl@ss 8.0 | 27130807 |
eCl@ss 9.0 | 27130807 |
