Артикул:
2858991
Внутрений код:
PC-2858991
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
135,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
36 688.12 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

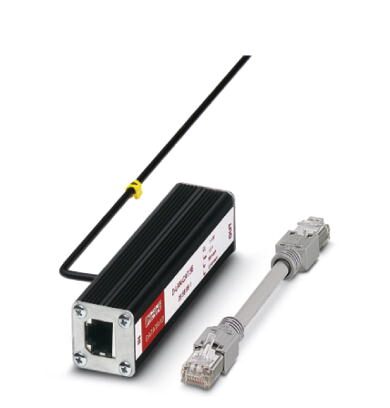

Устройство тонкой защиты от перенапряжения по классу D (CAT.5e), для Token Ring и Ethernet. Промежуточный штекер RJ45 с отдельным заземляющим проводом, включая кабель RJ45
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | Алюминий, анодированный |
|---|---|
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | DIN VDE 0110-1 |
| МЭК 60664-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | Соответствующий промежуточный штекер |
| Конструкция | Промежуточный штекер |
| Направление действие | Line-Line & Line-Shield & Shield-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Класс VDE | C1 |
| C2 | |
| C3 | |
| B2 | |
| B3 | |
| Макс. напряжение при длит. нагрузке UC | ± 7 В DC |
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 350 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 2,5 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | 160 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | 160 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 22 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 80 В (Проводник для выравнивания потенциалов: 1 м) |
| Ограничение выходного напряжения при 1 кВ/мкс, (экран-земля), импульсн. | ≤ 700 В (Проводник для выравнивания потенциалов: 1 м) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 45 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 45 В |
| Остаточное напряжение при In (экран-земля) | ≤ 700 В |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| ≤ 20 В (B3 - 2 кВ / 25 А) | |
| Уровень защиты Up (жила-земля) | ≤ 65 В (C1, 500 В / 250 А - PA-Ltg: 1 м) |
| ≤ 25 В (B3 - 2 кВ / 25 А - PA-Ltg: 1 м) | |
| ≤ 60 В (C3, 7 кВ / 90 А - PA-Ltg: 1 м) | |
| Уровень защиты Up (экран-земля) | ≤ 850 В (C2 - 4 кВ / 2 кА - PA-Ltg: 1 м) |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | 1 дБ (до 100 МГц, системы сопротивлением 100 Ω) |
| Вносимое затухание aE, асим. | |
| Переходное затухание | 36 дБ (пара 3 - 6 против пары 4 - 5 в системах сопротивлением 100 Ω / 100 МГц) |
| 40 дБ (все остальные парные комбинации в системах сопротивлением 100 Ω/100 МГц) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | ≤ 100 МГц |
| Емкость (фаза-фаза) | 20 пФ (стандартный (типовой)) |
| Емкость (фаза-земля) | 1 пФ (стандартный (типовой)) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 4 кВ / 100 A |
| B3 - 2 кВ / 25 А | |
| C1 - 500 В / 250 A | |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ / 100 A |
| C1 - 500 В / 250 А | |
| C2 - 4 кВ / 2 кА | |
| B3 - 2 кB / 25 A |
Характеристики клемм
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
| Способ подключения | Сетевые интерфейсы (например, Ethernet, Token Ring и CDDI/FDDI) |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61643-21 |
|---|---|
| E VDE 0845-3-1 | |
| DIN EN 50173-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
