Артикул:
2859424
Внутренний код:
PC-2859424
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
98,3 кб
Характеристики
Вес, шт
—
27,190 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

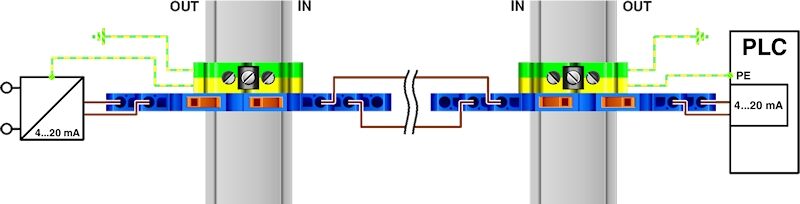

Клеммные блоки с пружинными зажимами, со встроенной трехступенчатой защитой от импульсных перенапряжений сигнальной цепи Ex i без потенциала земли, раздельное подключение PE, номинальное напряжение: 24 В DC, монтаж на рейку NS 35
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-2 |
| Цвет | небесно-синий RAL 5015 |
| Стандарты для воздушных путей и путей утечки | EN 60079-11 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы с ножевым контактом |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |
| Расчетный ток | 200 мА (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 10 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA (Суммарн.) |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 1 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 2 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (10/350) мкс | 2 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 5 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA (Суммарн.) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 100 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 200 A (Суммарн.) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 1,5 кВ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 40 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 1,5 кВ |
| Остаточное напряжение при In (фаза-фаза) | ≤ 40 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 45 В |
| Уровень защиты Up (жила-жила) | ≤ 60 В (C2 - 10 кВ / 5 кА) |
| Уровень защиты Up (жила-земля) | ≤ 1,5 кВ (C2 - 10 кВ / 5 кА) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 1 дБ (≤ 400 кГц / 50 Ω) |
| тип. 0,4 дБ (≤ 150 кГц / 150 Ω) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 3 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 1 МГц |
| Сопротивление на каждую цепь | 6,6 Ω ±20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 200 мА (T) |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ / 5 кA |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза — земля) | 2,5 A - 1 с |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| Тип подключения ВХОД | Пружинные контакты |
| Тип подключения ВЫХОД | Пружинные контакты |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,5 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61643-21 A2:2013 |
|---|---|
| EN 60079-0 2012 | |
| EN 60079-11 2012 | |
| EN 60079-26 2015 | |
| МЭК 60079-0 2011 | |
| МЭК 60079-11 2011 | |
| МЭК 60079-7 2014 |
Данные по взрывозащищенности
| Максимальная внутренняя емкость Сi | 4 нФ |
|---|---|
| Макс. внутренняя индуктивность Li | 1 мГн |
| Максимальный входной ток Ii | 200 мА |
| макс. входное напряжение Ui | 30 В |
| макс. входная мощность Pi | 1,6 Вт |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (T4) |
| -40 °C ... 55 °C (T5) | |
| -40 °C ... 40 °C (T6) |
Соответствия / сертификаты
| ATEX | II 1G Ex ia IIC T4...T6 Ga |
|---|---|
| II 1D Ex ia IIIC T135 °C...T85 °C Da | |
| IECEx | Ex ia IIC T4...T6 Ga |
| Ex ia IIIC T135 °C...T85 °C Da |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
