Возможные производители: KLEMSAN
Inline, Клемма для измерения температуры, Аналоговые выход RTD: 2, cпособ подключения: 2-, 3-, 4-проводной, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она служит для регистрации сигналов резистивных датчиков температуры.
Клемма совместима со всеми платиновыми и никелевыми датчиками согласно DIN EN 60751 и SAMA.
Дополнительно обеспечивается поддержка датчиков Cu10, Cu50, Cu53, а также KTY81 и KTY84.
Измеренная температура передается через 16-битные значения в двух словах производственных данных (по слову на канал).
Преимущества для Вас
- 2 входа для резистивных температурных датчиков
- Датчики типа Pt, Ni, Cu, KTY согласно DIN и SAMA

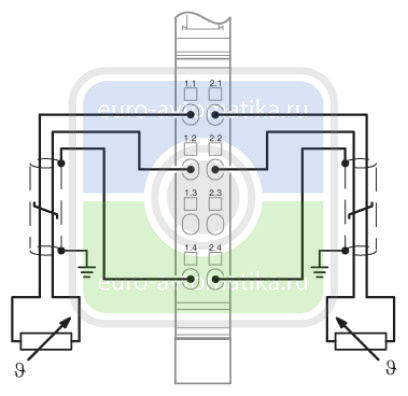

- 2-, 3- и 4-проводная схема подключения датчиков
- Независимое параметрирование каналов по шинной системе
- Отображение измеренных значений возможно в трех различных форматах
- Регистрация измерительных значений с разрешением 16 бит
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| 80 кПа ... 106 кПа (до 3000 м выше нормального нуля, в зоне ATEX 2) | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

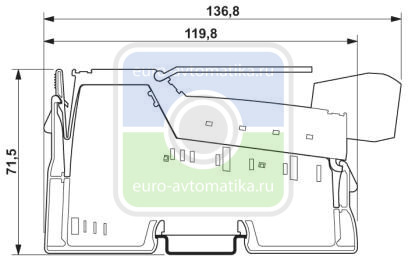

Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 67 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения |
| Сбой или недостаточное напряжение питания логических схем UL Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 43 мА |
| макс. 60 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 11 мА |
| макс. 18 мА | |
| Потребляемая мощность | тип. 587 мВт |
Аналоговые входы
| Количество входов | 2 |
|---|---|
| Наименование, вход | Аналоговые выход RTD |
| Описание входа | Вход для резистивных температурных датчиков |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-, 4-проводной |
| Указание по технологии подключения | экранирован. |
| Применяемые типы датчиков (RTD) | Датчики Pt, Ni, KTY, Cu, линейные резисторы |
| Диапазон сопротивлений, линейн. | 0 Ω ... 400 Ω |
| 0 Ω ... 4 кΩ | |
| Принцип измерения | Последовательное приближение |
| Представление измеренного значения | 16 бит с дополнением до двух |
| Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
| Разрешение АЦП | 16 бит |
| Обновление данных процесса | 32 мс (оба канала в 3-проводном исполнении) |
Разделение потенциалов
| Испытательный участок | Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 7,5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
