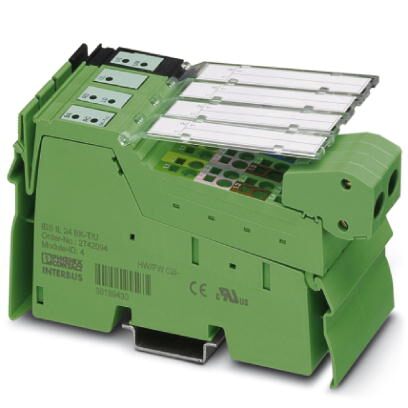

Inline, Устройство сопряжения с шиной, INTERBUS, Экранированный штекер Inline, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, включая штекеры Inline и поля для маркировки
Описание изделия
Шинный интерфейс соединяет станцию Inline с удаленной шиной INTERBUS и обеспечивает подачу напряжения питания на подключенные устройства.
Преимущества для Вас
- Подсоединение к удаленной шине при помощи медных проводников
- Возможность подачи питания всех необходимых напряжений 24 В станции Inline уровня малых сигналов
- Автоматическая конфигурация интерфейса в качестве интерфейса удаленной или локальной шины
- Поддержка до 15 подключенных клемм отводом удаленной шины
- Гальваническая развязка сегментов полевой шины
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| 80 кПа ... 106 кПа (до 3000 м выше нормального нуля, в зоне ATEX 2) | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |

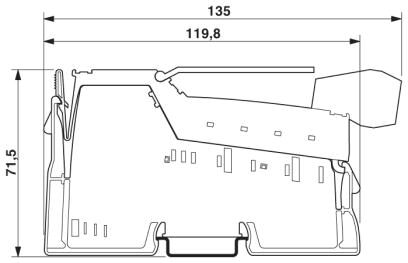

Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 214 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Ошибка периферийного устр-а да, при отсутствии напряжения сегмента US |
Интерфейсы
| Наименование | INTERBUS |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Экранированный штекер Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Медь |
| Наименование | Отвод удаленной шины / локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Системные ограничения устройств сопряжения с шиной
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
|---|---|
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |

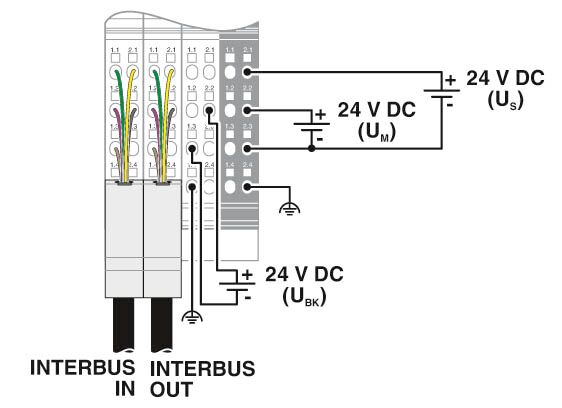

Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 100 мА (Без подключенных клемм ввода-вывода Inline) |
| макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 2 A DC (Cоблюдайте кривые) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC (Cоблюдайте кривые) |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. |
|---|---|
| Питание 5 В входной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / основное питание 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / основное напряжение питания 24 В, питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В логической схемы, 24 В аналог. части, 24 В устройства сопряжения с шиной/заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7,5 В логической схемы, 24 В аналоговой части, 24 В устройства сопряжения с шиной/основное 24 В, сегментное 24 В 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В, питание сегмента 24 В / заземление 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
Документы
Техническая документация
84,2 кб
