Возможные производители: KLEMSAN
Inline, Релейная клемма, Релейный выход: 1 (сухие контакты), 24 В DC / 230 В AC, 2,6 A, для коммутации индуктивных и емкостных нагрузок, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Клемма предназначена для установки внутри станции Inline.
Она оснащена одним выведенным из потенциала релейным переключающим контактом.
Клемма подходит для коммутации индуктивных и емкостных нагрузок.
Данные клеммы можно использовать в диапазоне безопасных малых напряжений и диапазоне переменного тока.
При коммутационном напряжении ниже 12 В или токе ниже 100 мА используйте клемму IB IL 24/230 DOR 1/W-PAC: .
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 46 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи производственных данных (2 бит) |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 60 мА |
| Потребляемая мощность | макс. 0,45 Вт |
Цифровые выходы
| Наименование, выход | Релейный выход |
|---|---|

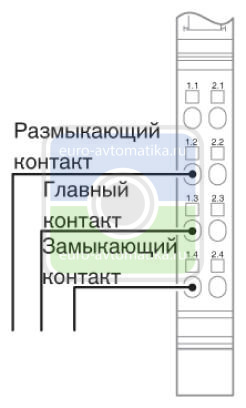

| Описание выходов | Релейный переключающий контакт |
| Тип подключения | Пружинный зажим |
| Количество выходов | 1 (сухие контакты) |
| Номинальное напряжение | 24 В DC |
| 230 В AC | |
| Максимальный выходной ток на 1 канал | 2,6 A |
| Максимальный выходной ток на 1 модуль | 2,6 A |
Релейный выход
| Ток переключения | макс. 2,6 A (при 30 В DC) |
|---|---|
| макс. 0,15 A (При 250 В DC) | |
| Коммутационная способность | макс. 750 ВА (см. Изменение хар-к) |
| Макс. ток продолжительной нагрузки | 2,6 A |
| Исполнение контакта | 1 сухой переключающий контакт |
| Напряжение переключения | макс. 253 В AC |
| макс. 250 В DC | |
| Ток переключения | макс. 2,6 A (при 30 В DC) |
| макс. 0,15 A (При 250 В DC) | |
| Коммутационная способность | макс. 750 ВА (см. Изменение хар-к) |
| Долговечность механическая | 2x 107 коммутационных циклов |
Разделение потенциалов
| Испытательный участок | Контакт реле / логические схемы управления шиной 4 кВ 50 Гц 1 мин. |
|---|---|
| Контакт / контакт 1 кВ 50 Гц 1 мин. | |
| Контакт / PE 1 кВ 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250302 |
|---|---|
| eCl@ss 4.1 | 27250302 |
| eCl@ss 5.0 | 27250302 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
