Возможные производители: KLEMSAN

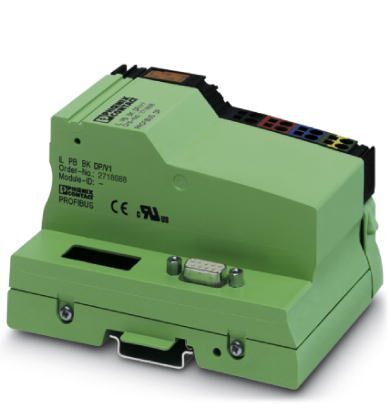

Inline, Устройство сопряжения с шиной, PROFIBUS DP, Гнездо D-SUB-9, скорость передачи данных в локальной шине: 500 кбит/с, cтепень защиты: IP20, вкл. штекер Inline и поле для маркировки
Описание изделия
Шинный интерфейс предназначен для применения в сети PROFIBUS и является связующим звеном для соединения с системой ввода-вывода Inline.
К шинному интерфейсу можно подсоединять в ряд до 63 устройств Inline.
Шинный интерфейс поддерживает не более 16 PCP-устройств.
Для интеграции станции Inline в систему программирования в наличии соответствующий файл GSD.
Данный файл можно загрузить с нашего сайта phoenixcontact.net/products.
Данный шинный интерфейс не поддерживает модули PROFIsafe. Используйте для них шинный интерфейс IL PB BK DI8 DO4/EF-PAC.
Данный шинный соединитель не поддерживает использование искробезопасных клемм Inline, а также относящихся к ним клемм питания и разделительных клемм, т. е. всех артикулов IB IL EX .... Используйте для них шинный интерфейс IL PB BK DI8 DO4/EF-PAC.
Преимущества для Вас
- Подключение PROFIBUS через 9-контактное гнездо D-SUB
- Скорость передачи данных PROFIBUS от 9,6 кБит/с до 12 MБит/с
- Гальваническая развязка между интерфейсом PROFIBUS и логической схемой
- DIP-переключатель для настройки адреса PROFIBUS
- Поддерживаемые адреса PROFIBUS от 0 до 126
- DP/V1 для ведущих устройств класса 1 и 2
Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 85 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 85 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | PROFIBUS DP |
|---|---|
| Количество каналов | 1 |
| Тип подключения | Гнездо D-SUB-9 |
| Скорость передачи данных | 9,6 кбит/с ... 12 Мбит/с |
| Полюсов | 9 |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
Системные ограничения устройств сопряжения с шиной
| Наименование | Системные ограничения шинных интерфейсов |
|---|---|
| Количество процессных данных | макс. 176 байт (на станцию) |
| макс. 176 байт (Вход) | |
| макс. 176 байт (Выход) | |
| Количество параметрических данных | макс. 168 байт (Режим DP/V1) |
| Количество конфигурационных данных | макс. 168 байт (Режим DP/V1) |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
| Количество оконечных устройств с каналом параметров | макс. 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 0 |
Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBK; от цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7,5 В) и аналоговую цепь UANA (24 В). |
|---|---|
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 100 мА (Без подключенных клемм ввода-вывода Inline) |
| макс. 1,25 A (С подсоединением максимального количества клемм ввода-вывода) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7,5 В DC ±5 % |
| Источники питания | макс. 2 A DC |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0,5 A DC |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
Разделение потенциалов
| Испытательный участок | PROFIBUS / локальная шина и напряжение питания UBK и US 500 В |
|---|---|
| PROFIBUS / FE 500 В | |
| PROFIBUS / FE D-SUB 500 В | |
| Локальная шина и напряжение питания UBK и US / FE 500 В | |
| Локальная шина и напряжение питания UBK и US / FE D-SUB 500 В | |
| FE / FE D-SUB 500 В |
Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
|---|---|
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим: 25г, продолжительность 11 мс, ударный импульс, полусинусоида | |
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27250203 |
| eCl@ss 5.0 | 27250203 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242608 |
| eCl@ss 8.0 | 27242608 |
| eCl@ss 9.0 | 27242608 |
