Измерительный преобразователь температуры MCR, для датчиков температуры Pt 100, конфигурируемых с помощью DIP-переключателей, с винтовыми зажимами, не сконфигурирован
Описание изделия

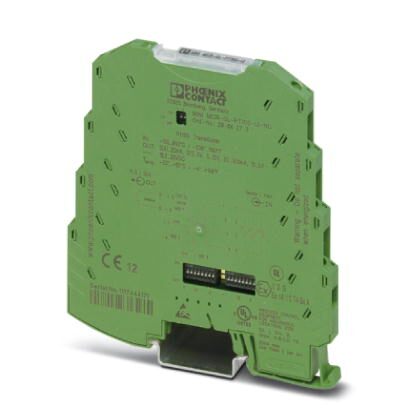

Тонкий 6,2-мм модуль MINI MCR-SL-PT100-UI... представляет собой конфигурируемый измерительный преобразователь температуры с развязкой 3 цепей. Предназначается для подключения термометров сопротивления Pt 100, соответствующих МЭК 60751, по 2-, 3- и 4-проводной схеме.
С гальванически развязанного выхода выдается аналоговый нормированный сигнал 0...20 мА, 4...20 мА, 0...10 В, 0...5 В, 1...5 В, 10...0 В, 20...0 мА или 20...4 мА.
С помощью установленного на корпусе DIP-переключателя выполняется настройка следующих параметров:
- Способ подключения,
- диапазон измерения температуры,
- выходной сигнал, а также
- способ анализа ошибок.
Питание (от 19,2 до 30 В DC) может подаваться либо через клеммы модуля, либо через соединители для DIN-реек.
Преимущества для Вас
- Возможна подача питания через опорный элемент (TBUS)
- Для 2-, 3-, 4-проводных датчиков Pt 100 согласно МЭК 60751
- Передача сигналов о состоянии и неисправностях с помощью диагностического светодиодного индикатора и аналогового сигнала
- Входные и выходные сигналы конфигурируются с помощью DIP-переключателя
- Особо компактный измерительный температурный преобразователь для гальванической развязки, усиления, фильтрации и преобразования
- Развязка 3 цепей
- сигналов Pt 100 в нормированные сигналы
- Диапазон измерения температуры от -150 °C до 850 °C
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Конфигурируемый / программируемый | есть |
|---|---|
| Применяемые типы датчиков (RTD) | Pt 100 (МЭК 60751/EN 60751) |
| Ток питания датчика | 1 мА (постоянный) |
| Способ подключения | 2-, 3-, 4-проводной |
Выходные данные
| Количество выходов | 1 |
|---|---|
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 10 В ... 0 В | |
| 0 В ... 5 В | |
| 1 В ... 5 В | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| 20 мА ... 0 мА | |
| 20 мА ... 4 мА | |
| макс. выходное напряжение | около 12,5 В |
| макс. выходной ток | 23 мА |
| Ток короткого замыкания | около 10 мА |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | |
| Пульсации | (ДА) (на 10 кОм) |
| (ДА) (при 500 Ом) |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, макс. | |
| Потребляемая мощность |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 12 |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи заданного измерительного диапазона | ((100 K / заданный диапазон измерений [K]) + 0,1) % |
| Ошибка передачи от полного измерительного диапазона | ≤ 0,2 % |
| Температурный коэффициент, максимальный | |
| Защитная схема | Защита от бросков тока при переходных процессах |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 10 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 10 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 10 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 одобр. |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| GL | GL EMC 2 D |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
