Возможные производители: KLEMSAN

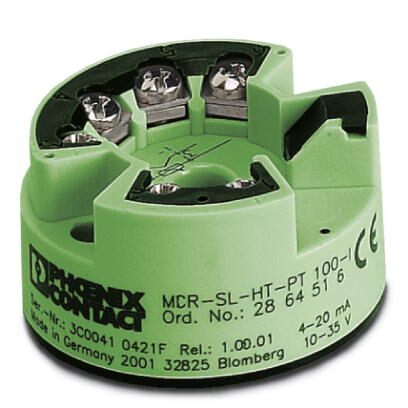

Измерительный температурный преобразователь MCR, для термометра сопротивления, термоэлемента, датчика сопротивления и напряжения. Для резистивного термометра Pt 100
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
Входные данные
| Конфигурируемый / программируемый | есть, программируемый |
|---|---|
| Применяемые типы датчиков (RTD) | Pt 100 ; мин. диапазон измерения 10 K |
| Способ подключения | 2-, 3-, 4-проводной |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Конфигурируемый / программируемый | есть |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| 20 мА ... 4 мА | |
| Выходной ток при обрыве линии | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Выходной ток при коротком замыкании | ≤ 3,6 мА или ≥ 21 мА (pегулируется) |
| Диапазон значений выходного тока при выходе за верхнюю / нижнюю границу измерительного диапазона | ≤ 20,5 мА / ≥ 3,8 мА (линейное возрастание / убывание) |
| Нагрузка / выходная нагрузка, выход тока | макс.(Vпитание - 10 В) / 0,023 А (выход сигнала тока) |
Питание
| Наименование | с питанием от сигнальной цепи |
|---|---|
| Диапазон напряжения питания | 10 В DC ... 35 В DC |
| Потребляемый ток, макс. |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 1,75 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,75 мм² |
| Сечение проводника AWG | 24 ... 15 |
Общие сведения
| Ошибка передачи, термометр сопротивления | 0,2 K |
|---|---|
| Ступенчатая характеристика (10-90%) | |
| Задержка включения | 4 c |
| Излучение помех | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Цвет | зеленый |
| Материал корпуса | Поликарбонат РС |
| Монтажное положение | на выбор |
| Указания по монтажу | Присоединительная головка (гильза) конструкции В согласно DIN 43729 |
| Конфигурирование | с помощью программного пакета для конфигурирования MCR-PI-CONF-WIN |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Стандарты и предписания
| Излучение помех | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
|---|---|
| Помехоустойчивость | EN 61326-1 (МЭК 61326) и NAMUR NE 21 |
| Подключение согласно стандарту | CUL |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
