Возможные производители: KLEMSAN

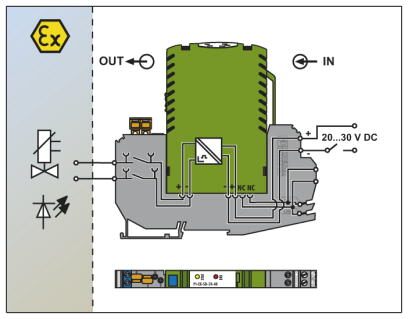

Модуль управления клапаном Ex i, вставной. Для управления искробезопасными электромагнитными клапанами, устройствами аварийной сигнализации и другими простыми электрическими устройствами установленными во взрывоопасной зоне. Для газов группы IIC, общее питание. Гальваническая развязка.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (относительная влажность, без выпадения конденсата) |
Выходные данные

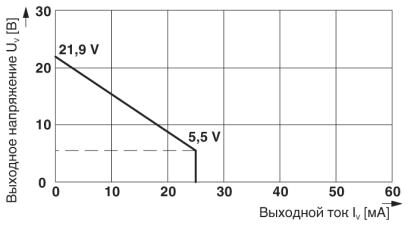

| Выходная характеристика: выходное сопротивление | 654 Ω (Внутреннее сопротивление Ri) |
|---|---|
| Время срабатывания |
Совместимые клапаны
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
|---|---|
| Совместимый клапан | Norgren Herion Coil 2080 / 2082 |
| Norgren Herion Coil 2081 / 2083 | |
| Norgren Herion Coil 2084 | |
| Hörbiger Piezo P8 38x RF-Nx-SPN65 30 V type | |
| Hörbiger Piezo P20 381RF-NG-CPN61 30 V type | |
| Samson Coil 3701-11 (6 V) | |
| Samson Coil 3701-12 (12 V) | |
| Samson Coil 3701-13 (24 V) | |
| Samson Coil 3963-11 (6 V) | |
| Samson Coil 3963-12 (12 V) | |
| Samson Coil 3963-13 (24 V) | |
| Samson Coil 3964-11 (6 V) | |
| Samson Coil 3964-12 (12 V) | |
| Samson Coil 3964-13 (24 V) | |
| Seitz Pilot valve PV 12F73 Ci oH | |
| Seitz Pilot valve PV 12F73 Xi oH | |
| Seitz Pilot valve PV 12F73 Xi oH-2 |
Общие сведения
| Температурный коэффициент, максимальный | 0,01 %/K |
|---|---|
| Индикатор состояния | желтый светодиод (индикатор состояния) |
| красный светодиод (сбои в линии) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Цвет | зеленый |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение, согласно EN 50020, EN 60079-11) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Функциональная безопасность (SIL) | SIL 3 |
| SIL | 3 |
Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
|---|---|
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 3 |
| Доля опасных сбоев (SFF) | 100 % |
| λSU | 2,84 x 10-7 (284 FIT) |
| λSD | 0 |
| λDU | 0 |
| λDD | 0 |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
| 0 (5 лет) | |
| 0 (10 лет) | |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
Данные по безопасности
| Макс. выходное напряжение Uo | 25,1 В |
|---|---|
| Макс. выходной ток Io | 39 мА |
| Макс. выходная мощность Po | 245 мВт |
| Группа | IIA |
| макс. внешняя индуктивность Lo | 20 мГн |
| макс. внешняя емкость Co | 0,66 мкФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 5 мГн |
| макс. внешняя емкость Co | 0,43 мкФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 0,5 мГн |
| макс. внешняя емкость Co | 0,093 мкФ |
| Максимальное безопасное напряжение Um | 250 В AC (125 В DC) |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Соответствие нормам | Соответствие CE |
| ATEX | II (1) GD [Ex ia] IIC / IIB / IIA |
| II 3 G Ex nA II T4 X | |
| Группа | IIA |
| IIB | |
| IIC |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
