Артикул:
2865243
Внутрений код:
PC-2865243
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,2 кб
Характеристики
Вес, шт
—
97,300 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

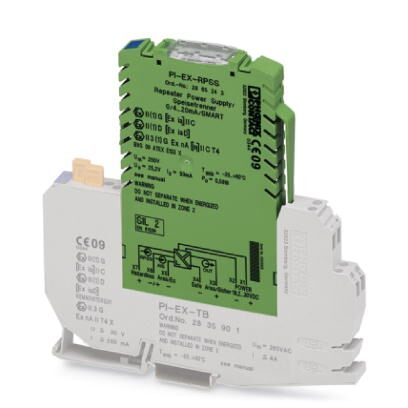

Взрывозащищенный аналоговый вход: Усилитель с развязкой цепи питания, HART. Подает питающее напряжение к 2-проводным измерительным преобразователям, установленным во взрывоопасной зоне, и обеспечивает ток 4 - 20 мA для нагрузок в безопасной зоне. Гальваническая развязка 3 цепей (вход/выход/питание)
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
Входные данные
| Сигнальный вход | искробезопасный |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| Напряжение питания передатчика | > 16 В (при 20 мА) |
| > 15,3 В (при 22,5 мА) |
Выходные данные
| Сигнальный выход | выход тока |
|---|---|
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| ≥ 24 мА (Короткое замыкание между проводами на входе) |
Питание
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
|---|---|
| Потребляемый ток, макс. | |
| Рассеиваемая мощность |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | |
| Ошибка передачи, стандартная | |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Материал корпуса | PBT и полиамид РА, неусиленный |
| Цвет | зеленый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia] IIC |
| II (1) D [Ex iaD] | |
| II 3 (1) G Ex nA [ia] IIC T4 | |
| Функциональная безопасность (SIL) | SIL 2 согласно МЭК 61508 |
| SIL | 2 |
Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
|---|---|
| Наименование | Режим питающего и разделительного усилителя |
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 2 |
| Доля опасных сбоев (SFF) | 90,9 % |
| λSU | 1,51 x 10-7 (151 FIT) |
| λSD | 0 |
| λDU | 4,1 x 10-8 (41 FIT) |
| λDD | 2,63 x 10-7 (263 FIT) |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,96 x 10-4 (1 год) |
| 3,74 x 10-4 (2 года) | |
| 9,07 x 10-4 (5 лет) | |
| Диагностическое покрытие (DC) | пост. токS=0%, пост. токD=86% |
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
| Наименование | Входной разделительный усилитель (4...20 мА) |
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 2 |
| Доля опасных сбоев (SFF) | 91,2 % |
| λSU | 1,52 x 10-7 (152 FIT) |
| λSD | 0 |
| λDU | 3,8 x 10-8 (38 FIT) |
| λDD | 2,44 x 10-7 (244 FIT) |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 1,81 x 10-4 (1 год) |
| 3,46 x 10-4 (2 года) | |
| 8,41 x 10-4 (5 лет) | |
| Диагностическое покрытие (DC) | пост. токS=0%, пост. токD=86% |
Данные по безопасности
| Макс. выходное напряжение Uo | 25,2 В |
|---|---|
| Макс. выходной ток Io | 93 мА |
| Макс. выходная мощность Po | 590 мВт |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 4 мГн |
| макс. внешняя емкость Co | 820 нФ |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 2 мГн |
| макс. внешняя емкость Co | 107 нФ |
| Максимальное безопасное напряжение Um | 253 В AC |
Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia] IIC |
| II (1) D [Ex iaD] | |
| II 3 (1) G Ex nA [ia] IIC T4 | |
| Группа | IIB |
| IIC |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
