Возможные производители: KLEMSAN

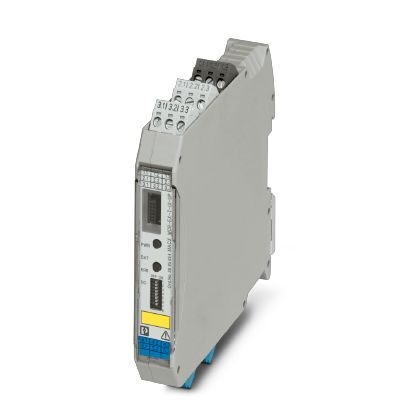

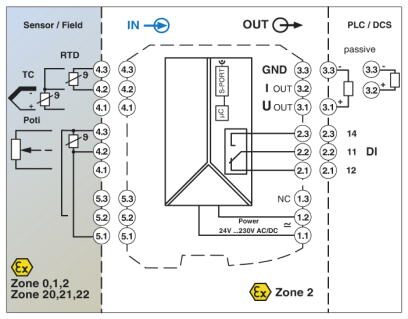

Программируемый измерительный преобразователь температуры Ex-i с аналоговым выходом и 1 реле предельного значения, стандартная конфигурация, резистивный термометр с 2-, 3- или 4-проводной схемой подключения, термоэлементы, гальваническая развязка, широкодиапазонное питание, винтовые зажимы, SIL, PL.
Преимущества для Вас
- Вход для резистивных термометров, термоэлементов, резистивных датчиков, потенциометров и милливольтных источников сигнала, [Ex ia] IIC
- Программирование в процессе эксплуатации, при подключенной взрывозащищенной измерительной цепи, а также при отсутствии питания с помощью программного адаптера IFS-USB-PROG-ADAPTER
- Компенсация холодного спая с помощью отдельного штекера
- Конфигурирование с помощью ПО (FDT-DTM) или устройства управления и индикации IFS-OP-UNIT
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- До SIL 2 согласно EN 61508
- Индикация состояния цепи питания и повреждений проводки, датчиков и модулей
- Вставные винтовые или пружинные разъемы (технология Push-in)
- Широкий диапазон напряжения питания 19,2 ... 253 В AC/DC
- Измерение дифференциальных температур
- Инверсный диапазон выходного сигнала на выбор
- Релейный переключающий выход
- Свободное программирование входа и выхода
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. рабочая высота | ≤ 2000 м |
Допустимая отн. влажность воздуха (при эксплуатации) | тип. 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Ударопрочность | 15г, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
Входные данные
Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн. |
---|---|
Применяемые типы датчиков (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
Диапазон измерения температуры | -250 °C ... 2500 °C (Диапазон в зависимости от типа датчика) |
Диапазон входных сигналов | 0 Ω ... 50 кΩ |
Диапазон сопротивлений, потенциометр | 0 Ω ... 50 кΩ |
Диапазон входных сигналов | -1000 мВ ... 1000 мВ |
Выходные данные
Конфигурируемый / программируемый | есть |
---|---|
Выходной сигнал напряжения, максимальный | ± 11 В |
Выходной сигнал, ток | 4 мА ... 20 мА (класс безопасности SIL, дальнейшее свободное конфигурирование без SIL) |
Выходной сигнал тока, максимальный | 22 мА |
Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (20 мА) |
Реакция на неисправность датчика | согласно NE 43 или свободное конфигурирование |
Наименование, выход | Выходной переключающий контакт |
Конфигурируемый / программируемый | есть |
Исполнение контакта | 1 переключающий контакт |
Материал контакта | AgSnO2, твердое золочение |
Максимальное напряжение переключения | 30 В AC (30 В DC) |
Максимальный пусковой ток | 0,5 A (30 В AC) |
1 A (30 В DC) | |
Долговечность механическая | 1x 105 коммутационных циклов |
Питание
Диапазон напряжения питания | 24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц) |
---|---|
Потребляемый ток, типовой | |
Потребляемая мощность |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
Ошибка передачи, макс. | 0,1 % (напр. Pt 100, мин. интервал 300 K) |
---|---|
Температурный коэффициент, максимальный | 0,01 %/K |
Ступенчатая характеристика (0-99%) | тип. 1000 мс (с SIL) |
тип. 700 мс (без SIL) | |
Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
LED-индикатор, кр., мигающий (неисправность проводки, датчиков, ERR) | |
LED-индикатор, кр. (неисправность модуля, ERR) | |
Светодиодный индикатор, желтый (Выходной переключающий контакт) | |
Класс воспламеняемости согласно UL 94 | V0 |
Степень загрязнения | 2 |
Категория перенапряжения | II |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение электромагнитных помех | EN 61000-6-4 |
Материал корпуса | PA 6.6-FR |
Цвет | cерый |
Наименование | Вход / выход / питание |
Гальваническая развязка | 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
Наименование | Вход / выход |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Вход / питание |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Вход/переключающий контакт |
Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
Наименование | Выход/питание |
Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
Соответствие нормам | Соответствие CE |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 G Ex nA nC ic IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA nC ic IIC T4 Gc X | |
UL, США / Канада | UL 508 Listed |
SIL | 2 |
Данные по безопасности
Макс. внутренняя индуктивность Li | возможность игнорирования |
---|---|
Макс. внутренняя емкость Ci | 44 нФ |
Макс. выходное напряжение Uo | 6 В |
Макс. выходной ток Io | 7,4 мА |
Макс. выходная мощность Po | 11 мВт |
Группа | IIC |
макс. внешняя индуктивность Lo | 100 мГн |
макс. внешняя емкость Co | 1,3 мкФ |
Группа | IIC |
макс. внешняя индуктивность Lo | 10 мГн |
макс. внешняя емкость Co | 1,7 мкФ |
Группа | IIC |
макс. внешняя индуктивность Lo | 1 мГн |
макс. внешняя емкость Co | 2,6 мкФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 100 мГн |
макс. внешняя емкость Co | 6,8 мкФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 10 мГн |
макс. внешняя емкость Co | 9,2 мкФ |
Группа | IIB |
макс. внешняя индуктивность Lo | 1 мГн |
макс. внешняя емкость Co | 15 мкФ |
Максимальное безопасное напряжение Um | 253 В AC/DC |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
типичное отклонение от конечного значения измерительного диапазона | 2 % |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
типичное отклонение от конечного значения измерительного диапазона | 2 % |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
типичное отклонение от конечного значения измерительного диапазона | 2 % |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Развязка 4 цепей: вход / выход/ питание / выходной переключающий контакт |
Класс воспламеняемости согласно UL 94 | V0 |
Ударопрочность | 15г, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
Соответствие нормам | Соответствие CE |
ATEX | II (1) G [Ex ia Ga] IIC |
II (1) D [Ex ia Da] IIIC | |
II 3 G Ex nA nC ic IIC T4 Gc X | |
IECEx | [Ex ia Ga] IIC |
[Ex ia Da] IIIC | |
Ex nA nC ic IIC T4 Gc X | |
UL, США / Канада | UL 508 Listed |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Группа | IIC |
IIC | |
IIC | |
IIB | |
IIB | |
IIB |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
