Артикул:
2865793
Внутрений код:
PC-2865793
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
86 кб
Характеристики
Вес, шт
—
185,000 GRM
• Cрок поставки 2-7 дней - 7 шт.
50 669.63 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

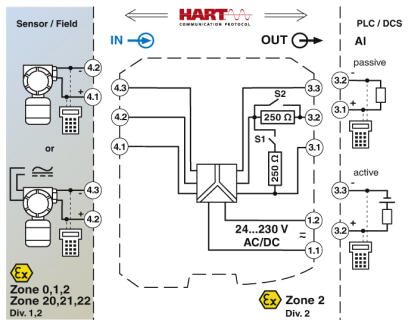

Ex i разделительные усилители с развязкой питания и входов, HART. Передают активный сигнал 0/4-20 мА из взрывоопасной зоны на нагрузку (активную или пассивную) в безопасной зоне. Гальваническая развязка трех цепей; SIL 2, широкий диапазон напряжений питания.
Преимущества для Вас
- Резистор на 250 Ом, управляемый с помощью DIP-переключателя, для повышения полного сопротивления устройств HART в низкоомных системах
- Допускается установка в зоне 2, тип взрывозащиты "n" (EN 60079-15)
- До SIL 2 согласно EN 61508
- Широкий диапазон напряжения питания 19,2 ... 253 В AC/DC
- Гальваническая развязка 3 цепей
- Вставные винтовые или пружинные разъемы (технология Push-in), со встроенными контактными гнездами для коммуникаторов HART
- Вход 0/4...20 мА, [Ex ia] IIC (с подачей питания или без нее)
- Двунаправленная передача цифровых сигналов HART
- Выход 0/4...20 мА (активный или пассивный), 0/1...5 В, выбор режима с помощью DIP-переключателя
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Сигнальный вход | активный вход тока, искробезопасный |
|---|---|
| Входной сигнал тока | 4 мА ... 20 мА |
| Напряжение питания передатчика | > 16 В (20 мА) |
| > 15,3 В (22,5 мА) | |
| Сигнальный вход | пассивный вход тока, искробезопасный |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Падение напряжения |
Выходные данные
| Сигнальный выход | выход тока |
|---|---|
| Выходной сигнал, напряжение | 1 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) |
| конфигурирование с помощью DIP-переключателя | |
| Выходной сигнал, ток | 4 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Передаточная характеристика | 1:1 для входного сигнала |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| ≥ 22,5 мА (Короткое замыкание между проводами на входе) | |
| Сигнальный выход | Выход тока (активный и пассивный) |
| Выходной сигнал, напряжение | 0 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) |
| 1 В ... 5 В (встроенное сопротивление, 250 Ом, 0,1%) | |
| Выходной сигнал, ток | 0 мА ... 20 мА (активный) |
| 4 мА ... 20 мА (активный) | |
| 0 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| 4 мА ... 20 мА (пассивн., внешн. источник питания 14 В ... 26 В ) | |
| Нагрузка / выходная нагрузка, выход тока | |
| Коэффициент пульсаций на выходе | eff |
| Выходные характеристики при ошибке | 0 мА (Разрыв кабеля на входе) |
| 0 мА (Короткое замыкание между проводами на входе) |
Питание
| Наименование | Режим питающего разделительного усилителя |
|---|---|
| Диапазон напряжения питания | 24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность | |
| Наименование | Режим разделительного усилителя |
| Диапазон номинального напряжения питания | 24 В ... 230 В AC/DC (-20 %/+10 %, 50/60 Гц) |
| Потребляемый ток, макс. | |
| Рассеиваемая мощность |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | |
| Ошибка передачи, стандартная | |
| Температурный коэффициент, максимальный | |
| Ступенчатая характеристика (10-90%) | |
| Индикатор состояния | зеленый светодиод (напряжение питания) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Вход / выход / питание |
| Гальваническая развязка | 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) |
| 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Наименование | Вход / выход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Наименование | Вход / питание |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| SIL | 2 |
Данные по безопасности
| Эксплуатация | Режим питающего разделительного усилителя |
|---|---|
| Макс. выходное напряжение Uo | 25,2 В |
| Макс. выходной ток Io | 93 мА |
| Макс. выходная мощность Po | 587 мВт |
| Группа | IIC |
| макс. внешняя индуктивность Lo | 2 мГн |
| макс. внешняя емкость Co | 107 нФ |
| Группа | IIB |
| макс. внешняя индуктивность Lo | 4 мГн |
| макс. внешняя емкость Co | 820 нФ |
| Максимальное безопасное напряжение Um | 253 В AC/DC (Клеммы питания) |
| Эксплуатация | Режим разделительного усилителя |
| Входное напряжение Ui | ≤ 30 В |
| Входной ток Ii | ≤ 150 мА |
| Макс. внутренняя емкость Ci | возможность игнорирования |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 1 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 1 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 1 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Группа | IIC |
| IIB |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
