Возможные производители: KLEMSAN

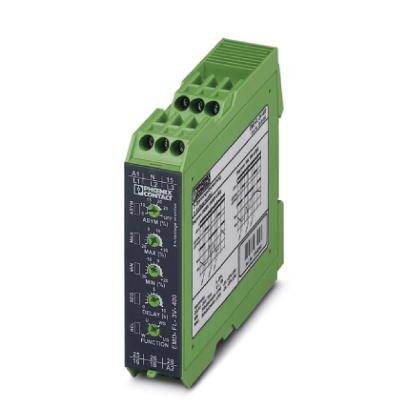

Реле контроля 3-фазных напряжений 280...520 В АС, пониженное напряжение, функция Window, чередование, обрыв фазы, асимметрия, блок питания с широкой поддержкой входных параметров, напряжение питания на выбор через модуль питания, 2 преобр-ля
Описание изделия
Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.
Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и как следствие этого снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Некоторые варианты устройств имеют задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (соответствует UL 508) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Помехоустойчивость | EN 61000-6-2 |
Входные данные
| Входное номинальное напряжение UN | 3 N ~ 400/230 В |
|---|---|
| Температурный коэффициент, максимальный | |
| Функция | Пониженное напр., диапазон, ассиметричность, последов. фаз, обрыв фазы |
| Мин. диапазон настройки | -30 % ... 20 % (от UN) |
| Макс. диапазон настройки | -20 % ... 30 % (от UN) |
| Мин. диапазон настройки пороговых значений, напряжение | 280 В AC ... 480 В AC |
| Макс. диапазон настройки пороговых значений, напряжение | 320 В AC ... 520 В AC |
| Диапазон настройки задержки срабатывания | 0,1 c ... 10 c |
| Базовая точность | ± 5 % (от конечного значения по шкале) |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ≤ 2 % |
| Ассиметричность | 5 % ... 25 % / ВЫКЛ. |
| Время возврата в состояние готовности | 500 мс |
Контактная часть
| Исполнение контакта | 2 сухих переключающих контакта |
|---|---|
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) | |
| Выходные предохранители | 5 A (быстродействующий) |
Питание
| Электропитание | 230 В AC |
|---|---|
| 24 В DC | |
| Диапазон напряжения питания | 24 В AC ... 240 В AC -15 % ... +10 % |
| 24 В DC ... 240 В DC -20 % ... +25 % |
Общие сведения
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
|---|---|
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Категория перенапряжения | III, основная изоляция (согласно EN 50178) |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
| Расчетное напряжение изоляции | 300 В (согласно EN 50178) |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,25 мм² ... 2,5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371801 |
|---|---|
| eCl@ss 5.1 | 27371800 |
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371801 |
| eCl@ss 8.0 | 27371801 |
| eCl@ss 9.0 | 27371801 |
