Артикул:
2866242
Внутрений код:
PC-2866242
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
80,2 кб
Характеристики
Вес, шт
—
900,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

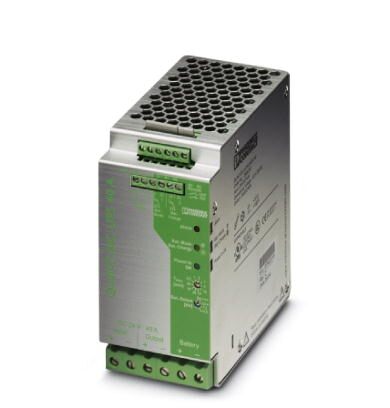

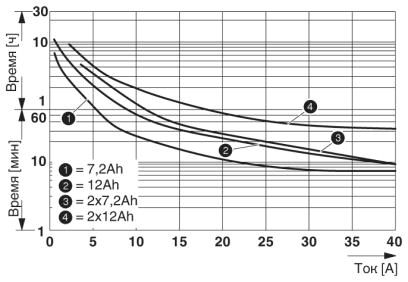

Источники бесперебойного питания 24 В / 40 A. В разделе загрузки приведены таблицы подбора с указанием токов нагрузки, продолжительности автономной работы и зарядки.
Размеры
| Ширина | 66 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 69 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
Входные данные
| Номинальное напряжение на входе | 24 В DC |
|---|---|
| Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
| Потребляемый ток | около 0,1 A |
| 2,5 A (Процесс зарядки) | |
| 42,5 A (макс.) | |
| Потребляемый ток (макс.) | 42,5 A (макс.) |
| Потребляемый ток (при холостом ходе) | около 0,1 A |
| Потребляемый ток (в процессе загрузки) | 2,5 A (Процесс зарядки) |
| Время автономной работы | 5 мин. (40 A) |
| 9 мин. (40 A) | |
| Входной предохранитель | 50 A (инертного типа, внутренний) |
Выходные данные
| Номинальное напряжение | 24 В DC (Нормальный режим работы: Uin - 0,5 В DC, буферный режим работы: 27,9 - 19,2 В DC) |
|---|---|
| Номинальный ток на выходе (IN) | 40 A |
| Возможность параллельного подключения | есть, для увеличения времени автономной работы |
| Возможность последовательного подключения | да |
| Выходная мощность | 960 Вт |
Общие сведения
| Вес нетто | 0,9 кг |
|---|---|
| Носитель информации | внешний, аккумулятор 3,4 Aч / 7,2 Aч / 12 Aч |
| Индикация рабочего напряжения | LED зел. |
| КПД | > 98 % |
| Напряжения изоляции на входе / выходе | 2 кВ (Выборочное исп.) |
| 4 кВ (Типовое исп.) | |
| Степень защиты | II (в закрытом шкафу управления) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 500000 ч |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 10 мм² |
| Сечение проводника AWG, мин. | 20 |
| Сечение проводника AWG, макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
Сигнализация
| Описание выходов | мощность в норме |
|---|---|
| Индикатор состояния | Светодиодный индикатор "Power OK" (питание исправно) зеленого цвета |
| Указание по индикации состояния | Питание в норме: светодиод горит ровным светом |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Резьба винтов | M3 |
| Наименование, выход | сухой |
| Описание выходов | Тревога |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Индикатор состояния | СИД красный |
| Указание по индикации состояния | Аварийный режим: светодиод горит ровным светом |
| Наименование, выход | сухой |
| Описание выходов | заряд батареи |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Индикатор состояния | Желтый светодиод мигает |
| Указание по индикации состояния | Заряд батареи: светодиод мигает |
| Наименование, выход | сухой |
| Описание выходов | состояние батареи |
| Тип сигнализации | СИД, релейный контакт |
| Максимальное напряжение переключения | ≤ 30 В AC/DC |
| Ток длительной нагрузки | ≤ 1 A |
| Индикатор состояния | LED желт. |
| Указание по индикации состояния | Режим питания от батареи: светодиод горит ровным светом |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - безопасность трансформаторов | EN 61558-2-17 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| EN 61558-2-17 | |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040603 |
|---|---|
| eCl@ss 4.1 | 27040603 |
| eCl@ss 5.0 | 27040603 |
| eCl@ss 5.1 | 27040600 |
| eCl@ss 6.0 | 27040600 |
| eCl@ss 7.0 | 27040603 |
| eCl@ss 8.0 | 27040603 |
| eCl@ss 9.0 | 27040705 |
