Артикул:
2866284
Внутрений код:
PC-2866284
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
74,7 кб
Характеристики
Вес, шт
—
245,700 GRM
• Cрок поставки 2-7 дней - 374 шт.
21 065.49 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

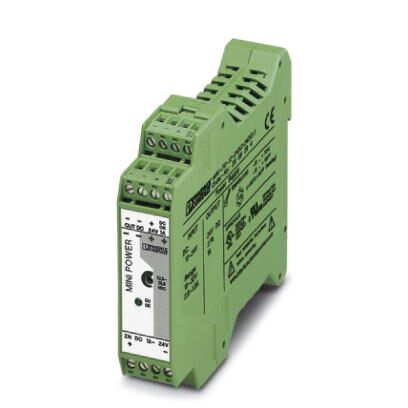

Преобразователь постоянного тока MINI для несущей рейки, вход: 1-фазный, выход: 24 В DC/1 A
Описание изделия
Преобразователь постоянного тока MINI для КИПиА.
С помощью преобразователей пост. тока можно менять уровень напряжения, восстанавливать подачу напряжения на концах длинных проводников и формировать независимые системы подачи питания путем гальван. изоляции.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
Входные данные
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
|---|---|
| Диапазон входных напряжений | 10 В DC ... 32 В DC |
| Диапазон частот DC | 0 Гц |
| Потребляемый ток | 2,6 A (12 В DC) |
| 1,3 A (24 В DC) | |
| Импульс пускового тока | |
| Время автономной работы | тип. 3 мс (12 В DC) |
| тип. 20 мс (24 В DC) | |
| Входной предохранитель | 6,3 A (инертного типа, внутренний) |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 22,5 В DC ... 28,5 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 1 A (-25 °C ... 60 °C) |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | Допускается для обеспечения функции резервирования и увеличения мощности |
| Возможность последовательного подключения | да |
| Остаточная пульсация | (ДА) (20 МГц) |
| Выходная мощность | 24 Вт |
| Время включения, типовое | |
| Коммутационные пики, номинальная нагрузка | (ДА) (20 МГц) |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. |
Общие сведения
| Вес нетто | 0,2 кг |
|---|---|
| Индикация рабочего напряжения | LED зел. |
| КПД | > 83 % (при 24 В перемен. тока и при номинальных значениях) |
| Напряжения изоляции на входе / выходе | 1,5 кВ (Типовое исп.) |
| 1 кВ (Выборочное исп.) | |
| Степень защиты | III |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 2569000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | вставные винтовые клеммы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
Сигнализация
| Наименование, выход | при нормальном постоянном напряжении, активный |
|---|---|
| Описание выходов | Uвых > 21,5 B: Максимальный сигнал |
| Максимальное напряжение переключения | ≤ 24 В DC |
| Выходное напряжение | + 24 В (Сигнал) |
| Ток длительной нагрузки | ≤ 20 мА |
| Индикатор состояния | Светодиодный индикатор "DC OK" зеленого цвета |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 55011 (EN 55022) |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 8 кВ (Разряд между контактами) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Уровень 2 - асимметричный проводник к земле |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц (10 В) |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| DIN VDE 0106-101 | |
| Разрешение на применение в судостроении | DNV GL (EMC A) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27230209 |
|---|---|
| eCl@ss 4.1 | 27230209 |
| eCl@ss 5.0 | 27230209 |
| eCl@ss 5.1 | 27210900 |
| eCl@ss 6.0 | 27210900 |
| eCl@ss 7.0 | 27210901 |
| eCl@ss 8.0 | 27210901 |
| eCl@ss 9.0 | 27210901 |
