Артикул:
2866488
Внутрений код:
PC-2866488
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
75,1 кб
Характеристики
Вес, шт
—
792,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
30 812.01 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

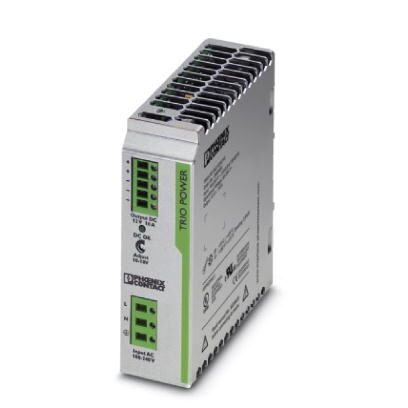

Источник питания TRIO POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 12 В DC / 10 А
Описание изделия
Источники питания TRIO POWER со стандартным набором функций
Наличие 1- и 3-фазных вариантов до 960 Вт дает возможность использования TRIO POWER при серийном производстве машин. Большой диапазон входных напряжений и международный пакет допусков позволяют использовать их во всем мире.
Прочный металлический корпус, высокая пробивная прочность и широкий диапазон температур гарантируют надежность снабжения электроэнергией.
Преимущества для Вас
- Третья отрицательная клемма используется в качестве заземляющей, что позволяет свести к минимуму монтажные затраты
- Прочная конструкция: металлический корпус и расширенный диапазон температур от -25 до +70°C
- Максимальная безопасность эксплуатации благодаря большому среднему времени наработки на отказ (MTBF) - более 500 000 ч и высокой электрической прочности до 300 В пер. тока
- Сглаживание провалов напряжения благодаря регулировке выходного напряжения с помощью рукоятки, расположенной на передней панели
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC |
|---|---|
| Диапазон входных напряжений | 85 В AC ... 264 В AC (Ухудшение характеристик при напряжении |
| Электрическая прочность максимальный | 300 В AC |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Ток утечки на PE | |
| Потребляемый ток | 1,7 A (120 В AC) |
| 0,9 A (230 В AC) | |
| Номинальная потребляемая мощность | 218,7 ВА |
| Импульс пускового тока | |
| Время автономной работы | > 20 мс (120 В AC) |
| > 86 мс (230 В AC) | |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C, D, K) |
| Коэффициент мощности (cos phi) | 0,63 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 12 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 10 В DC ... 18 В DC (> 12 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 10 A (-25 °C ... 55 °C) |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | 25 В DC |
| Защита от импульсных перенапряжений на выходе | |
| Нагрузка, емкостная, максимальная | неограниченно |
| активное ограничение тока | прибл. 12 A (при коротком замыкании) |
| Рассогласование | |
| Остаточная пульсация | (ДА) |
| Выходная мощность | 120 Вт |
| Время включения, типовое | |
| Коммутационные пики, номинальная нагрузка | (ДА) |
| Рассеиваемая мощность, без нагрузки, макс. | 1,1 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 18 Вт |
Общие сведения
| Вес нетто | 0,6 кг |
|---|---|
| Индикация рабочего напряжения | LED зел. |
| КПД | > 86 % (при 230 В AC и номинальных значениях) |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, вход/PE | 2 кВ AC (Типовое испытание) |
| 2 кВ AC (Выборочное испытание) | |
| Напряжения изоляции, выход/PE | 500 В DC (Типовое испытание) |
| Степень защиты | I (c подключением PE) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 1871000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 9 мм |
| Резьба винтов | M2,5 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 9 мм |
| Резьба винтов | M2,5 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| EN 61558-2-17 | |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040702 |
|---|---|
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049000 |
| eCl@ss 6.0 | 27049000 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
