Артикул:
2866530
Внутрений код:
PC-2866530
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
74,8 кб
Характеристики
Вес, шт
—
1 780,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

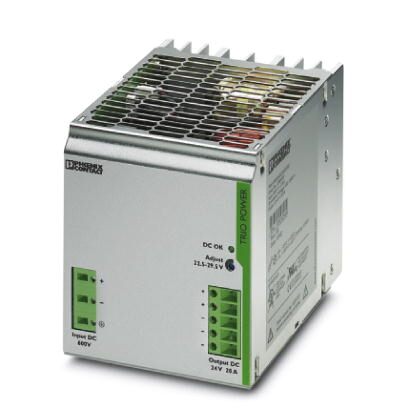

Устанавливаемый на монтажную шину источник питания с регулированием в первичной цепи, 1-фазн, вход: 600 В DC, выход: 24 В DC/20 А
Описание изделия
TRIO POWER обеспечивает питание несущей рейки с базовой функциональностью на высочайшем уровне. TRIO POWER, 600 В DC, 24 В DC подходит для подключения частотных преобразователей к промежуточным контурам на 600 В DC: в случае сбоя в сети питания подключенные потребляющие устройства на 24 В снабжаются энергией движения двигателя.
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 600 В DC |
|---|---|
| Диапазон входных напряжений | 450 В DC ... 840 В DC (электрическая прочность до 900 В DC) |
| Диапазон частот DC | 0 Гц |
| Ток утечки на PE | |
| Потребляемый ток | 0,9 A (600 В DC) |
| Номинальная потребляемая мощность | 527,3 ВА |
| Импульс пускового тока | |
| Время автономной работы | тип. 15 мс (600 В DC) |
| Выбор подходящих предохранителей | 4 A ... 6 A (1000 В DC) |
| Коэффициент мощности (cos phi) | 1 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 22,5 В DC ... 29,5 В DC (UВХОД > 475 В DC) |
| 22,5 В DC ... 28 В DC (UВХОД ≤ 475 В DC) | |
| Номинальный ток на выходе (IN) | 20 A (-25 °C ... 55 °C) |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | 35 В DC |
| Защита от импульсных перенапряжений на выходе | |
| Нагрузка, емкостная, максимальная | неограниченно |
| активное ограничение тока | прибл. 25 A (при коротком замыкании) |
| Рассогласование | |
| Остаточная пульсация | (ДА) |
| Выходная мощность | 480 Вт |
| Время включения, типовое | |
| Коммутационные пики, номинальная нагрузка | (ДА) |
| Рассеиваемая мощность, без нагрузки, макс. | 3,8 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 45 Вт |
Общие сведения
| Вес нетто | 2 кг |
|---|---|
| КПД | > 91 % (при 600 В DC и при номинальных значениях) |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, вход/PE | 2 кВ AC (Типовое испытание) |
| 2 кВ AC (Выборочное испытание) | |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное испытание) |
| Степень защиты | I (c подключением PE) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | |
| > 701000 ч (40 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 9 мм |
| Резьба винтов | M2,5 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 12 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 14 мм |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 150 кГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Применение в железнодорожной отрасли | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
