Артикул:
2866792
Внутрений код:
PC-2866792
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
98 кб
Характеристики
Вес, шт
—
1 500,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
54 695.52 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

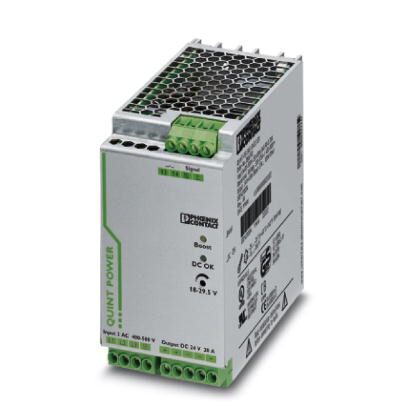

Блок питания QUINT POWER для установки на несущую рейку с технологией SFB (Selective Fuse Breaking), первичный такт, вход: 3-фазный, выход: 24 В DC / 20 A
Описание изделия
Источники питания QUINT POWER с большим набором функций
Для выборочной и экономичной защиты установок QUINT POWER быстро инициирует магнитное срабатывание линейного защитного автомата, используя 6-кратный номинальный ток. Предупредительный контроль распознает критические рабочие состояния, позволяя предпринимать меры до появления неисправности и обеспечивая высокую степень готовности оборудования.
Надежный запуск высоких нагрузок производится благодаря статическому резервированию мощности POWER BOOST. Возможность настройки напряжения позволяет работать в диапазоне от 5 В DC до 56 В DC.
Размеры
| Ширина | 69 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 122 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 72 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | 5000 м |
Входные данные
| Диапазон номинальных напряжений на входе | 3x 400 В AC ... 500 В AC |
|---|---|
| Диапазон входных напряжений | 3x 320 В AC ... 575 В AC |
| 2x 360 В AC ... 575 В AC | |
| 450 В DC ... 800 В DC | |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Ток утечки на PE | |
| Потребляемый ток | 3x 1,6 A (400 В AC) |
| 3x 1,3 A (500 В AC) | |
| 0,9 A (600 В DC) | |
| Номинальная потребляемая мощность | 783 ВА |
| Импульс пускового тока | |
| Время автономной работы | > 20 мс (400 В AC) |
| > 30 мс (500 В AC) | |
| Выбор подходящих предохранителей | 6 A ... 16 A (AC: Характеристика B, C, D, K) |
| Коэффициент мощности (cos phi) | 0,66 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор, газонаполненный разрядник |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Номинальный ток на выходе (IN) | 20 A (-25 °C ... 60 °C, UOUT = 24 B DC) |
| POWER BOOST (IBoost) | 26 A (-25 °C ... 40 °C, в непрерывном режиме, UOUT = 24 В DC) |
| Selective Fuse Breaking (ISFB) | 120 A (12 мс) |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | макс. 35 В DC |
| Защита от импульсных перенапряжений на выходе | |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 480 Вт |
| Время включения, типовое | |
| Коммутационные пики, номинальная нагрузка | (ДА) (при номинальных значениях, 20 МГц) |
| Рассеиваемая мощность, без нагрузки, макс. | 11 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 40 Вт |
Общие сведения
| Вес нетто | 1,5 кг |
|---|---|
| Индикация рабочего напряжения | LED зел. |
| КПД | > 93 % (при 400 В AC и номинальных значениях) |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное исп.) |
| Степень защиты | I |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 900000 ч (25 °C) |
| > 534000 ч (40 °C) | |
| > 250000 ч (60 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN ≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 18 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 12 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M4 |
Параметры подключения сигнализации
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 18 |
| Сечение проводника AWG, макс. | 10 |
| Резьба винтов | M4 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CSA |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - безопасность работы устройств | GS (Испытанная безопасность) |
| Норма - Медицинский допуск | МЭК 60601-1, 2 x MOOP |
| Разрешение на применение в судостроении | DNV GL (EMC B), ABS, LR, RINA, NK, BV |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 (3-жильный + PE, звезда) | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | Сертификат соответствия SEMI F47-0706 |
| Сертификат | Схема СВ |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Категория перенапряжения (EN 62477-1) | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27040702 |
|---|---|
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049000 |
| eCl@ss 6.0 | 27049000 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
