Артикул:
2869375
Внутрений код:
PC-2869375
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
67,3 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
48,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 317.25 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

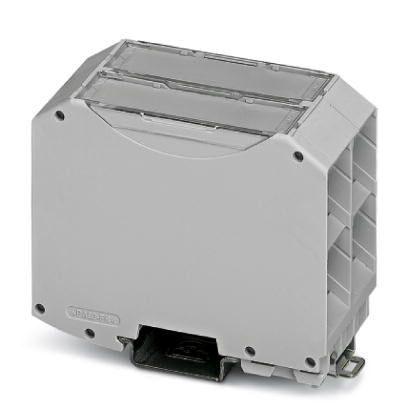

Корпуса для установки на несущую рейку, Суперплоская конструкция, без вентиляционных отверстий, ширина: 45 мм, цвет: светло-серый (7035)
Преимущества для Вас
- Изделие входит в семейство ME MAX
- Простота монтажа
- В наличии шириной от 6,2 мм до 90 мм, модульное расширение
- Класс воспламеняемости V0 согласно UL 94
- Варианты подключения
- Установка на монтажную рейку
- Опциональные исполнения с шинными соединителями для установки на несущую рейку и системой силового соединения
Характеристики товаров
| Условное обозначение | Корпус для электроники |
|---|---|
| Тип | ME MAX 45 SF G 2-2 KMGY |
| Арт. № | 2869375 |
| Тип корпуса | Корпуса для установки на несущую рейку |
| Исполнение | Суперплоская конструкция |
| Макс. достигаемый IP-код | IP20 |
| Тип монтажа | Установка на монтажной рейке |
| Количество ярусов | 2 |
| Имеется вентиляционное отверстие | нет |
| Макс. количество контактов | 40 (размер шага: 3,5 мм) |
| 32 (размер шага: 5 мм) | |
| 24 (размер шага: 7,25 мм/7,5 мм) |
Размеры
| Чертеж |  |
|---|---|
| Ширина [ w ] | 45 мм |
| Высота [ h ] | 85 мм |
| Глубина [ d ] | 70,4 мм |
| Глубина от верхнего края монтажной рейки [ d ] | 62,9 мм |
Спецификации материала
| Цвет (RAL) | светло-серый (7035) |
|---|---|
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | Полиамид |
Условия окружающей среды
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 55 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 105 °C (В зависимости от рассеиваемой мощности) |
| Относительная влажность воздуха (хранение/транспорт) | 80 % |
Данные о печатной плате
| Количество креплений печатной платы | 2 |
|---|---|
| Толщина печатной платы | 1,4 мм ... 1,8 мм |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип крепления печатной платы | Защелка-фиксатор |
Рассеиваемая мощность отдельного корпуса при 20 °C
| Температура окружающей среды | 20 °C |
|---|---|
| Коэффициент уменьшения | 1 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 6,6 Вт |
Рассеиваемая мощность отдельного корпуса при 30 °C
| Температура окружающей среды | 30 °C |
|---|---|
| Коэффициент уменьшения | 0,91 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 6 Вт |
Рассеиваемая мощность отдельного корпуса при 40 °C
| Температура окружающей среды | 40 °C |
|---|---|
| Коэффициент уменьшения | 0,81 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 5,3 Вт |
Рассеиваемая мощность отдельного корпуса при 50 °C
| Температура окружающей среды | 50 °C |
|---|---|
| Коэффициент уменьшения | 0,7 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 4,6 Вт |
Рассеиваемая мощность отдельного корпуса при 60 °C
| Температура окружающей среды | 60 °C |
|---|---|
| Коэффициент уменьшения | 0,57 |
| Монтажное положение | вертикально |
| Рассеиваемая мощность | 3,8 Вт |
Механическая прочность/испытательный барабан
| Спецификации по испытанию | DIN EN 60998-1 (VDE 0613-1):2005-03 |
|---|---|
| Высота падения | 50 см |
| Количество циклов падения | 10 |
Испытание на вибростойкость
| Спецификации по испытанию | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Частота | 10 - 150 - 10 Гц |
| Скорость развертки | 1 октава/мин. |
| Амплитуда | 0,15 мм (10 - 58,1 Гц) |
| Ускорение | 2г (58.1 - 150 Гц) |
| Продолжительность испытания на 1 ось | 2,5 ч |
| Направление испытания | X-, Y- и Z-ось |
Ударопрочность
| Спецификации по испытанию | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
|---|---|
| Форма удара | Полусинусоида |
| Ускорение | 15г |
| Продолжительность удара | 11 мс |
| Количество ударов в 1 направлении | 3 |
| Направление испытания | X-, Y- и Z-ось (положит. и отрицат.) |
Степень защиты с помощью корпуса (IP)
| Спецификации по испытанию | DIN EN 60529 (VDE 0470-1):2014-09 |
|---|---|
| Результат, степень защиты IP-код | IP20 |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27180401 |
|---|---|
| eCl@ss 4.1 | 27180401 |
| eCl@ss 5.0 | 27180506 |
| eCl@ss 5.1 | 27180500 |
| eCl@ss 6.0 | 27180800 |
| eCl@ss 7.0 | 27182702 |
| eCl@ss 8.0 | 27182702 |
| eCl@ss 9.0 | 27182702 |
Источник: euro-avtomatika.ru | ID товара: 231909
