Возможные производители: KLEMSAN
Контроллер Inline с PROFINET-интерфейсом для сопряжения с другими устройствами управлениями или системами, поддержка языков программирования согласно МЭК 61131-3, в комплекте с соединительным штекером и держателем маркировки.
Описание изделия

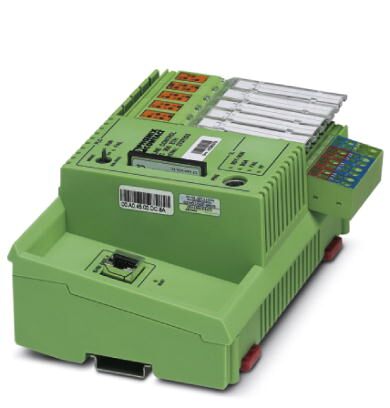

Высокопроизводительный контроллер PROFINET ILC 350 PN дополняет многокомпонентную серию устройств управления Inline Controller от Phoenix Contact. Он расширяет область применения контроллеров Inline Controller до приложений среднего размера. Благодаря прямой интеграции в систему автоматизации Inline, компактный контроллер может быть адаптирован для удовлетворения соответствующих потребностей. Через встроенный интерфейс PROFINET возможны настройка и программирование с помощью ПО для автоматизации PC Worx согласно МЭК 61131, параллельный обмен данными с OPC-серверами и коммуникация с оконечными устройствами, поддерживающими протокол TCP/IP.
Контроллеры серии Inline Controller позволяют решать широкий спектр задач с самыми различными требованиями в отношении производительности. Для решения любой конкретной задачи пользователь может всегда подобрать подходящее устройство. Серия представлена компонентами с различной производительностью процессоров, с поддержкой PROFINET и без нее, с сертификатами GL, а также без них.
Преимущества для Вас
- Инжиниринг с помощью PC Worx (IEC 61131-3)
- Встроенный контроллер ввода-вывода PROFINET, устройство PROFINET
- Встроенный интерфейс Ethernet
- Поддержка многочисленных коммуникационных протоколов: http, FTP, SNTP, SNMP, SMTP, SQL, MySQL и др.
- Полноценное ведущее устройство полевой шины (8192 точек ввода-вывода)
- Файловая система Flash
- FTP-сервер
- Встроенный веб-сервер для визуализации с помощью WebVisit
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
Система управления
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Диагностический инструмент | DIAG+ версии 1.14 и выше |
Исполняющая система, соотв. МЭК-61131
| Инжиниринговый инструмент | PC WORX |
|---|---|
| Память для программ | тип. 1 Мбайт |
| Память для данных | 2 Мбайт |
| Память для постоянного хранения данных | 64 кбайт (NVRAM) |
| Количество задач управления | 16 |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
Функция полевой шины
| Количество процессных данных | макс. 8192 бит (INTERBUS) |
|---|---|
| Количество поддерживаемых оконечных устройств | макс. 512 (Всего, из них 254 удаленных оконечных устройств, подключенных к шине, или сегментов шины) |
| Количество оконечных устройств, подключаемых к локальной шине | 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 15 |
Интерфейсы передачи данных
| Интерфейс | Ethernet 10Base-T/100Base-TX |
|---|---|
| Количество | 1 |
| Тип подключения | Гнездо RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Интерфейс | Локальная шина INTERBUS-Master (ведущ.) |
| Количество | 1 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Интерфейс | Задание параметров / программирование / диагностика |
| Количество | 1 |
| Тип подключения | 6-контактный разъем MINI-DIN (PS/2) |
PROFINET
| Функция устройства | PROFINET-Controller |
|---|---|
| Спецификация | Версия 1.1 |
| Частота обновления | мин. 1 мс |
Прямые входы/выходы
| Наименование, вход | Цифровые входы |
|---|---|
| Количество входов | 12 |
| Тип подключения | Распределитель потенциала |
| Способ подключения | 2-, 3-, 4-проводной |
| Описание входа | 8 входов, вход сигнала прерывания |
| Наименование, выход | Цифровые выходы |
| Количество выходов | 4 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-, 4-проводной |
| Максимальный выходной ток на 1 канал | 500 мА |
Питание
| Потребляемый ток, типовой | 250 мА (В режиме холостого прогона оконечные устройства к локальной шине не подключены, шина неактивна) |
|---|---|
| Электропитание | 24 В DC ±5 % |
| Диапазон напряжения питания | 20,4 В DC ... 30 В DC |
| Остаточная пульсация | ± 5 % |
| Рассеиваемая мощность | макс. 6 Вт |
Механическая конструкция
| Масса | 440 г |
|---|---|
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
Стандарты и предписания
| Вибрация (хранение / транспортировка) | 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6 |
|---|---|
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250203 |
|---|---|
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242700 |
| eCl@ss 6.0 | 27242200 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
