Артикул:
2878735
Внутрений код:
PC-2878735
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Дилерский сертификат
1,1 мб
Техническая документация
66,5 кб
Характеристики
Цвет
—
зелёный
Вес, шт
—
190,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Клеммный модуль аналогового ввода Inline для тензометрического датчика, в комплекте с принадлежностями (соединительный штекер и держатель для маркировки), скорость передачи данных 2 Мбод, 2 входа (каналы быстрой передачи), 4- и 6-проводная схема подключения
Преимущества для Вас
- 2 быстрых входа для ТМД
- Подключение ТМД по 6- и 4-проводной схеме
- Подача напряжения питания датчиков с клеммы, внешний источник питания не требуется
- Коммуникация на выбор, используя технологические данные или канал параметров (PCP)
- Независимое параметрирование каналов по шинной системе
- Обновление технологических данных в синхронизации с шиной
- Индикаторы состояния и диагностики
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 190 г |
| Режим работы | Режим передачи процессных данных (3 слова), PCP с 1 словом |
| Диагностические сообщения | Исчезновение напряжения питания UANA Сообщение об ошибке в процессных данных |
| Сбой или недостаточное напряжение питания логических схем UL Передача сообщений об ошибках периферии на устр-во сопряжения | |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Медь |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 100 мА |
| макс. 110 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 8 мА (без тензометрического датчика) |
| тип. 32 мА (с максимальной нагрузкой 58,3 Ом при UВ = 5 В) | |
| Потребляемая мощность | тип. 0,94 Вт (Прибор в номинальном режиме работы) |
Аналоговые входы
| Описание входа | Входные каналы для тензометрического датчика |
|---|---|
| Количество входов | 2 |

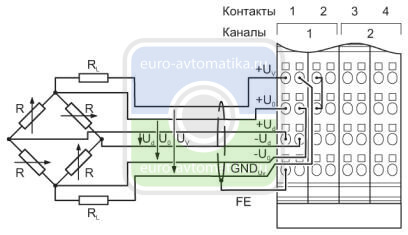

| Способ подключения | 6- или 4-жильный экранированный кабель с попарной скруткой жил |
| Разность потенциалов на перемычке Ud | Диапазон измерений определяется выбором параметра и тока перемычки |
| Разность потенциалов на перемычке U0 | 3,3 В |
| Параметры | +1 мВ/В, +2 мВ/В, +3 мВ/В, +4 мВ/В |
| ±1 мВ/В, ±2 мВ/В, ±3 мВ/В, ±4 мВ/В | |
| Представление измеренного значения | 15 бит + знаковый разряд |
Аналоговые выходы
| Описание выходов | Выход напряжения |
|---|---|
| Количество выходов | 2 |
| Импеданс | > 58,3 Ω (типично; допустимое полное сопротивление DMS) |
| Выходное напряжение | 5 В |
| 3,3 В | |
| Выходной ток | тип. 55 мА (при UV = 3,3 В) |
| тип. 85 мА (при UV = 5 В) |
Разделение потенциалов
| Испытательный участок | Логическая цепь / аналоговое периферийное устройство (цифровое устройство развязки) 500 В AC 50 Гц 1 мин. |
|---|---|
| Функциональное заземление / аналоговое периферийное устройство (изоляционный промежуток) 500 В AC 50 Гц 1 мин. | |
| Логическая схема / функциональное заземление (изоляционный промежуток) 500 В AC 50 Гц 1 мин. |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Степень защиты | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27250303 |
|---|---|
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
