Возможные производители: KLEMSAN

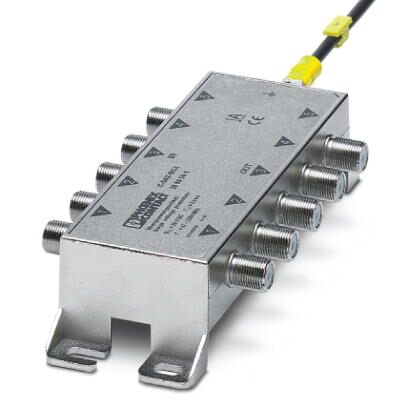

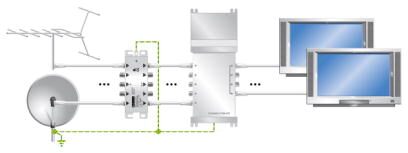

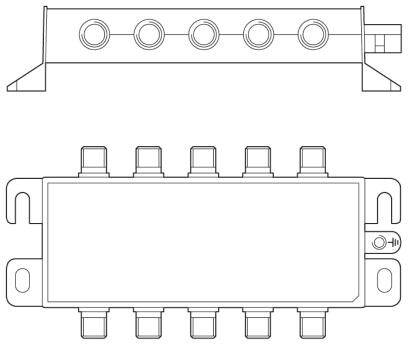

Устройство защиты для антенных разветвителей спутникового телевидения. Вход (IN) и выход (OUT) через соединители типа F, 5 каналов для передачи сигналов оборудования SAT и наземных антенн, внешний проводник заземления.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP40 |
Общие сведения
| Материал корпуса | Цинк. литье под давлением |
|---|---|
| Цвет | cеребристый |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| DIN VDE 0110-1 | |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Тип монтажа | Резьбовой монтаж |
| Конструкция | Корпус для настенного монтажа |
| Полюсов | 5 |
| Направление действие | Line-Shield/Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | B2 |
|---|---|
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 14 В DC (вертикально) |
| 18 В DC (горизонтальный) | |
| Макс. напряжение при длит. нагрузке UC | 20 В DC |
| Расчетный ток | 400 мА |
| Эффективный рабочий ток IC при UC | ≤ 2 мкA (на канал) |
| Ток защитного проводника IPE | ≤ 2 мкA (на канал) |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 2,5 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-экран) | 2,5 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-экран) | 100 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-экран) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-экран), статич. | ≤ 80 В |
| Уровень защиты Up (жила-экран) | ≤ 500 В (C2 - 4 кВ / 2 кА) |
| ≤ 120 В (C3 - 100 A) | |
| Время срабатывания tA (фаза-экран) | ≤ 1 нс |
| Вносимое затухание aE, асим. | ≤ 1 дБ (5 МГц ... 2,2 ГГц / 75 Ом) |
| ≤ 3 дБ (5 МГц ... 2,4 ГГц / 75 Ом) | |
| Переходное затухание | ≥ 40 дБ (5 МГц ... 2,4 ГГц / 75 Ом) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом | > 2,5 ГГц |
| Диапазон частот | 47 МГц ... 2,5 ГГц |
| Индуктивность на каждую цепь | тип. 5 мГн (f = 10 кГц) |
| Сопротивление на каждую цепь | 3,3 Ω ±20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Устойчивость к импульсному току (фаза-экранировка) | B2 - 4 кВ / 100 A |
| C1 - 1 кВ / 500 А | |
| C2 - 4 кВ / 2 кА | |
| C3 - 100 A | |
| D1 - 500 A | |
| Устойчивость к импульсному току (экран — земля) | C2 - 10 кА |
| D1 - 5 кА |
Характеристики клемм
| Тип подключения | Соединитель F-типа |
|---|---|
| Тип подключения ВХОД | Гнездовой разъем F-типа |
| Тип подключения ВЫХОД | Гнездовой разъем F-типа |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + A1:2008 + A2:2012 |
|---|---|
| EN 61643-21 2013 | |
| EN 50083-2 CLASS-A |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
