Артикул:
2882284
Внутрений код:
PC-2882284
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,1 кб
Характеристики
Вес, шт
—
314,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
10 966.48 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

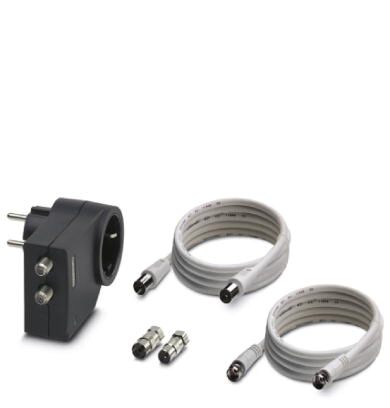

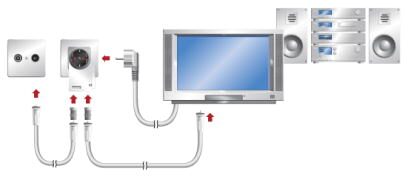

Промежуточный штекерный модуль с гнездом, для защиты от импульсных перенапряжений сети питания и сигнальных входов антенн радио- и телевизионных приемников (кабель, наземная антенна, оборудование спутникового телевидения SAT). Кабель прилагается.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
Общие сведения
| Материал корпуса | PA 6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Может применяться в странах со следующими кодами | D, A, NL, E, S, FIN, TR |
| Тип монтажа | Вставляется в сетевую розетку |
| Конструкция | Промежуточный штекер |
| Направление действие | L/N-PE & Signal Line-Shield-Earth Ground |
Защитная цепь источника питания
| Тип EN | T3 |
|---|---|
| Номинальное напряжение UN | 230 В AC |
| Расчетное напряжение разрядника UC (L-N) | 275 В AC |
| Расчетное напряжение разрядника UC (L-PE) | 360 В AC |
| Расчетное напряжение разрядника UC (N-PE) | 360 В AC |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальный ток IL | 16 A (30 °C) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1 ВА |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA (> 5x) |
| Комбинированный импульс UOC | 4 кВ |
| Потребление энергии, симметрично | 140 Дж (L-N) |
| Потребление энергии, асимметрично | 220 Дж (L(N)-PE) |
| Уровень защиты Up (L-N) | ≤ 1,2 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Время срабатывания (L-N) | ≤ 25 нс |
| Время срабатывания (L-PE) | ≤ 100 нс |
| Время срабатывания (N-PE) | ≤ 100 нс |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинал предохранителя, макс. | 16 A (gG / B / C) |
Подключение (защитная цепь источника питания)
| Тип подключения | Штекерный модуль/розетка с заземляющим контактом |
|---|---|
| Тип подключения ВХОД | Штекерный модуль с защитным контактом |
| Тип подключения ВЫХОД | Штепсельная розетка с защитным контактом |
Защитная цепь информационной техники
| Расчетное напряжение разрядника UC | 24 В DC |
|---|---|
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Сопротивление изоляции Riso | ≥ 70 MΩ |
| ≥ 70 MΩ | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-экран) | 2,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (экран-земля) | 5 кA |
| Уровень защиты Up (жила-экран) | ≤ 700 В (C2 - 2 кА) |
| Уровень защиты Up (экран-земля) | ≤ 1,2 кВ (C2 - 5 кA) |
| Время срабатывания tA (фаза-экран) | ≤ 100 нс |
| Время срабатывания tA (экран-земля) | ≤ 100 нс |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 2,4 ГГц / 75 Ω) |
| Максимальная частота fg (3 дБ), асим. (экран) в системах сопротивлением 75 Ом | тип. 2,5 ГГц |
| Диапазон частот | 0 Гц ... 2400 МГц |
| Емкость, асимметрич. (экран) | тип. 10 пФ |
| Номинальный импульсный ток ian (10/1000)мкс, асим. (экран) | 120 A |
| Остаточное напряжение при In (фаза-экран) | ≤ 40 В |
| Остаточное напряжение при In (экран-земля) | ≤ 50 В |
| Устойчивость к импульсному току (фаза-экранировка) | C2 - 4 кВ / 2 кА |
| C3 - 7,5 kV / 100 A | |
| Устойчивость к импульсному току (экран — земля) | C2 - 10 кВ/5 кА |
| C3 - 7,5 кВ/100 А | |
| D1 - 1 кА | |
| Стабильность переменного тока (фаза-экранировка) | 5 A - 1 с |
| Стабильность переменного тока (экранировка-земля) | 10 А - 1 с |
| Время сброса импульса (фаза-экранировка) | ≤ 4 с |
Подключение (защитная цепь информационной техники)
| Тип подключения | Соединитель F-типа |
|---|---|
| Тип подключения ВХОД | Гнездовой разъем F-типа |
| Тип подключения ВЫХОД | Гнездовой разъем F-типа |
Подключение с выравниванием потенциалов для коммуникационной техники
| Тип подключения | с использованием штекера с защитным контактом |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130810 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
