Артикул:
2882336
Внутрений код:
PC-2882336
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64 кб
Характеристики
Вес, шт
—
190,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

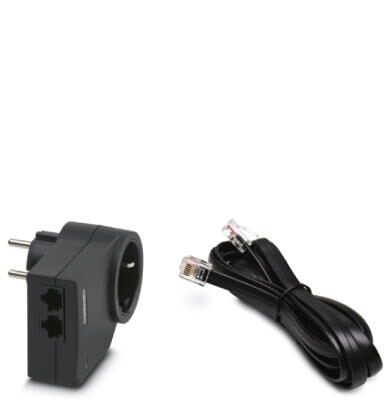

Промежуточный штекерный модуль с гнездом, для защиты от импульсных перенапряжений сети питания и разъемов ISDN телекоммуникационных оконечных устройств. Кабель прилагается.
Преимущества для Вас
- Простота эксплуатации
- Кнопка включения в блоке розеток
- Комбинированная защита сети питания и оборудования ISDN
- Компактная защита оконечных устройств
- Контроль температуры защитной цепи
- Зеленый светодиод для индикации подачи питания
- Соединение с телекоммуникационной розеткой с помощью отдельного кабеля
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
Общие сведения
| Материал корпуса | PA 6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Стандарты для воздушных путей и путей утечки | EN 60664-1 |
| EN 61643-11 | |
| EN 61643-1 | |
| Цвет | иссиня-чёрный RAL 9005 |
| Может применяться в странах со следующими кодами | D, A, NL, E, S, FIN, TR |
| Тип монтажа | Вставляется в сетевую розетку |
| Конструкция | Промежуточный штекер |
| Направление действие | L/N-PE & Signal Line-Earth Ground |
Защитная цепь источника питания
| Тип EN | T3 |
|---|---|
| Номинальное напряжение UN | 230 В AC |
| Расчетное напряжение разрядника UC (L-N) | 275 В AC |
| Расчетное напряжение разрядника UC (L-PE) | 360 В AC |
| Расчетное напряжение разрядника UC (N-PE) | 360 В AC |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальный ток IL | 16 A (30 °C) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1 ВА |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс | 3 кA (> 5x) |
| Комбинированный импульс UOC | 4 кВ |
| Потребление энергии, симметрично | 140 Дж (L-N) |
| Потребление энергии, асимметрично | 220 Дж (L(N)-PE) |
| Уровень защиты Up (L-N) | ≤ 1,2 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Время срабатывания (L-N) | ≤ 25 нс |
| Время срабатывания (L-PE) | ≤ 100 нс |
| Время срабатывания (N-PE) | ≤ 100 нс |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинал предохранителя, макс. | 16 A (gG / B / C) |
Подключение (защитная цепь источника питания)
| Тип подключения | Штекерный модуль/розетка с заземляющим контактом |
|---|---|
| Тип подключения ВХОД | Штекерный модуль с защитным контактом |
| Тип подключения ВЫХОД | Штепсельная розетка с защитным контактом |
Защитная цепь информационной техники
| Расчетное напряжение разрядника UC | 6 В DC |
|---|---|
| Расчетный ток | 1,5 A (25 °C) |
| Эффективный рабочий ток IC при UC | 500 мкA |
| Ток защитного проводника IPE | ≤ 4 мкA |
| Сопротивление изоляции Riso | ≥ 20 кΩ |
| ≤ 1000 MΩ | |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-фаза) | 650 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2,5 кA |
| Уровень защиты Up (жила-жила) | ≤ 65 В (C1 - 1 кВ/500 A) |
| Уровень защиты Up (жила-земля) | ≤ 900 В (C2 - 4 кВ / 2 кА) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 300 кГц |
| Емкость (фаза-фаза) | тип. 6 нФ |
| Емкость (фаза-земля) | тип. 5 пФ |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза) | ≤ 10 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля) | ≤ 900 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 20 В |
| Остаточное напряжение при In (фаза-земля) | ≤ 50 В |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 1 кВ / 500 А |
| C3 - 7,5 кВ / 100 А | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 4 кВ / 2 кА |
| C3 - 7,5 кВ / 100 А | |
| Стабильность переменного тока (фаза-фаза) | 1 A - 1 с |
| Стабильность переменного тока (фаза — земля) | 10 A - 1 с |
| Время сброса импульса (фаза-фаза) | ≤ 1 мс |
Подключение (защитная цепь информационной техники)
| Тип подключения | RJ45 |
|---|---|
| Тип подключения ВХОД | Гнездо RJ45 |
| Тип подключения ВЫХОД | Гнездо RJ45 |
Подключение с выравниванием потенциалов для коммуникационной техники
| Тип подключения | с использованием штекера с защитным контактом |
|---|
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130810 |
| eCl@ss 8.0 | 27130810 |
| eCl@ss 9.0 | 27130810 |
