Возможные производители: KLEMSAN

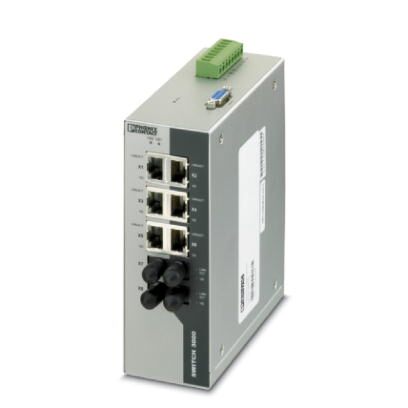

Управляемый коммутатор Ethernet с шестью портами RJ45 для 10/100 MБит/с, двумя оптическими портами в формате SТ и диапазоном рабочей температуры -40 °C ... +75 °C
Описание изделия
Управляемые промышленные коммутаторы Ethernet типа FL SWITCH 3000 объединяют высокую сетевую производительность и исчерпывающую безопасность с полным резервированием по стандарту IEEE (STP/RSTP/MST) и расширенным кольцевым резервированием с временем восстановления 15 мс. Поддержка веб-функций упрощает пользовательский интерфейс актуальных приложений и обеспечивает возможность масштабирования в будущем. Разностороннее предложение разъемов для оптоволоконных и медножильных кабелей дает возможность самых разнообразных применений.
Преимущества для Вас
- Уникальная функция "Очистки" убирает неиспользуемые конфигурационные страницы, снижает сложность и время техобслуживания и ремонта
- Автосогласование скорости и режима работы, а также автоматическая коммутация упрощают установку и монтаж
- Функции безопасности при использовании фиксатора для кабеля
- Надежная администрация на основе SNMP и Web
- Исчерпывающий дистанционный диагноз по сети интернет с настраиваемыми светодиодными индикаторами и контактами дистанционной сигнализации
- Порты RJ45 обеспечивают скорость передачи 10/100 Мбит/с; оптические порты - 100 Мбит/с
- Варианты для диапазонов температуры окружающей среды от -40 до 75 °C и от -10 до 60 °C
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 57 кПа ... 108 кПа (до 4850 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 57 кПа ... 108 кПа (до 4850 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 6 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Скорость передачи данных | 10/100 Мбит/с |
| Дальность передачи | 100 м |
| Интерфейс | Интерфейс для подключения оптоволоконного кабеля |
| Количество портов | 2 (ST многомодовый) |
| Среда передачи | Многомодовое стекловолокно |
| Скорость передачи данных | 100 Мбит/с (дуплексный режим) |
| Дальность передачи | 12,1 км (оптоволоконный кабель с F-G 62,5/125 0,7 дБ/км F1000) |
| 3,3 км (оптоволоконный кабель с F-G 62,5/125 2,6 дБ/км F600) | |
| 7,1 км (оптовол. кабель с F-G 50/125 0,7 дБ/км F1200) | |
| 3,1 км (оптоволоконный кабель с F-G 50/125 1,6 дБ/км F800) | |
| Длина волны | 1300 nm |
Функция
| Основные функции | Коммутатор с промежуточным хранением, расширенное кольцо, резервирование IEEE, отслеживание IGMP, объединение портов, VLAN, безопасность портов и IEEE 802.1x, SNMPv3 и HTTPS, SNTP, адаптация веб к пользователю, учетная запись |
|---|---|
| Резервирование | ERR (Extended ring redundancy) |
| Отображение состояний и диагностики | Светодиоды: US1, US2 (резервное питание), Link и активность каждого порта |
| Управляющее напряжение сигнального контакта | 250 В AC |
| Управляющий ток сигнального контакта | 1 A |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 12 В DC ... 48 В DC |
| Потребляемый ток, типовой | 330 мА (при Us = 24 В DC) |
| Импульс пускового тока | 8,2 A (2 мс) |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | Блочная конструкция |
| Вес нетто | 955 г |
| Материал корпуса | Алюминий |
Типы зажимов
| Тип подключения | вставные винтовые клеммы COMBICON |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
Стандарты и предписания
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
|---|---|
| Данные испытания | 25г, 11 мс, ударный импульс полусинусоида |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 150 Гц, критерий 3 |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
