Возможные производители: KLEMSAN

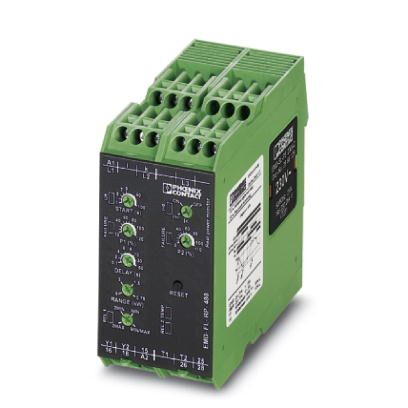

Реле контроля для проверки активной мощности в 1- и 3-фазных сетях 0...7,2 кВт, недостаточная нагрузка, перегрузка, функция Window, температура обмоток, блок памяти для хранения информации об ошибках, напряжение питания выбирается с помощью модуля питания, 2 преобразователя
Описание изделия
Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.
Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и, соответственно, снизить эксплуатационные затраты. Электронные реле контроля серии EMD служат для выполнения самых различных задач контроля.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. В некоторых моделях устройств предусмотрены задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (соответствует UL 508) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
Входные данные
| Входное номинальное напряжение UN | 480 В (3 N ~ 480/277 В) |
|---|---|
| Диапазон входных напряжений | 0 В AC ... 480 В AC (1(N) ~, 1-фазная нагрузка) |
| 0 В AC ... 480 В AC (3(N) ~, 3-фазная нагрузка) | |
| Диапазон входных токов | 0,15 A ... 6 A (Диапазон: 0,75 кВт и 1,5 кВт) |
| 0,3 A ... 12 A (Диапазон: 3 кВт и 6 кВт) | |
| Нагрузочная способность по максимальному току | непрерывно 12 А |
| Температурный коэффициент, максимальный | ≤ 0,02 %/K |
| Функция | Пониж. и повыш. нагрузка, функция Window, блок памяти ошибок, контроль темп. обмотки |
| Мин. диапазон настройки | 5 % ... 110 % (от PN) |
| Макс. диапазон настройки | 10 % ... 120 % (от PN) |
| Диапазон настройки задержки срабатывания | 0,1 c ... 50 c |
| Диапазон настройки задержки пуска | 1 c ... 100 c |
| Базовая точность | ± 2 % (от конечного значения по шкале) |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Стабильность повторяемости | ± 2 % |
| Суммарное сопротивление в холодном состоянии | |
| Порог срабатывания | ≥ 3,6 кΩ (Отпускание реле) |
| Параметр возврата | ≤ 1,8 кΩ (Срабатывание реле) |
| Время возврата в состояние готовности | 500 мс |
Контактная часть
| Исполнение контакта | 2 сухих переключающих контакта |
|---|---|
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) | |
| Выходные предохранители | 5 A (быстродействующий) |
Общие сведения
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
|---|---|
| Режим работы | 100 % ED |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Категория перенапряжения | III, основная изоляция (согласно EN 50178) |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Цвет | зеленый |
| Расчетное напряжение изоляции | 300 В (согласно EN 50178) |
| Соответствие нормам | Соответствие CE |
| UL, США / Канада | UL на рассмотрении |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,25 мм² ... 2,5 мм² |
| Сечение проводника AWG | 20 ... 14 |
| Момент затяжки | 1 Нм |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
