Артикул:
2900893
Внутрений код:
PC-2900893
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,2 кб
Характеристики
Вес, шт
—
435,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

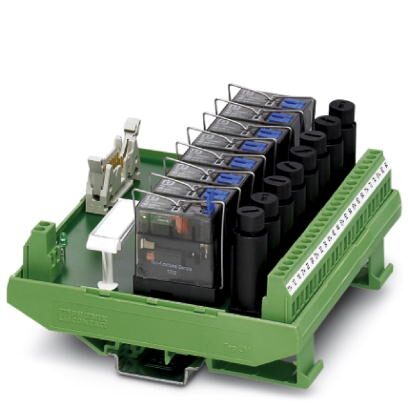

Модуль вывода VARIOFACE, с 8 вставными мини-реле, с 1 перекл. контактом с ручным управлением и предохранителем в каждом, для цепей 24 В DC (реле входят в комплект поставки)
Преимущества для Вас
- Монтажная ширина всего 127 мм
- Диод защиты от неправильной полярности
- Индикатор состояния цепи питания (светодиод)
- Светодиодный индикатор состояния и диод свободного хода на каждой сигнальной цепи
- Предохранитель на каждой выходной цепи для защиты от коротких замыканий
- Вставные мини-реле с одним переключающим контактом с возможностью ручного управления или без нее
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 18 мА |
| Время срабатывания, типовое | 9 мс |
| Время возврата, типовое | 6 мс |
| Наименование защиты | Безынерционный диод (встроен в реле) |
| Индикация рабочего напряжения | LED зел. |
| Индикатором состояния / канал | Желтый светодиод (встроен в реле) |
Выходные данные
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 12 В AC/DC |
| Макс. ток продолжительной нагрузки | 3,9 A (Cоблюдайте кривые) |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 93 Вт (24 В DC) |
| 62 Вт (48 В DC) | |
| 42 Вт (60 В DC) | |
| 55 Вт (110 В DC) | |
| 66 Вт (220 В DC) | |
| 975 ВА (500 В AC) | |
| Выходные предохранители | 4 A плавкий предохранитель 5 х 20 (инертного типа) |
| Предохранитель | плавкий предохранитель 5 х 20 |
Общие сведения
| Количество каналов | 8 |
|---|---|
| В комплекте с | есть |
| Долговечность механическая | 5x 106 коммутационных циклов |
| Режим работы | 100 % ED |
| Степень защиты | IP00 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Цвет | зеленый |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Данные по подключению Подключение 3
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 2 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | MITSUBISHI MELSEC Q |
|---|---|
| Дополнительные платы ввода-вывода | QY82P |
| Дополнительные устройства управления | MITSUBISHI MELSEC L |
| Дополнительные платы ввода-вывода | LY41PT1P |
| LY42PT1P |
Стандарты и предписания
| Наименование | Воздушные зазоры и пути утечки выход/выход |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| МЭК 60664 | |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 4 кВ (Базовая изоляция между цепями выходных контактов) |
| 6 кВ (Безопасное разделение и усиленная изоляция, между входной электрической цепью и цепью выходного контакта) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
