Артикул:
2901537
Внутрений код:
PC-2901537
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
76,6 кб
Характеристики
Вес, шт
—
203,700 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
86 238.43 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Radioline - модуль расширения ввода-вывода, 4 аналоговых токовых входа (0/4 мА ... 20 мА)
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (>55 ℃ ухудшение характеристик) |
| -40 °F ... 158 °F (изменение характеристик >131 °F) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Высота | 2000 м |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Ударопрочность | 16г, 11 мс |
Общие сведения
| Категория перенапряжения | II |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Степень загрязнения | 2 |
| Материал корпуса | PA 6.6-FR |
| Класс воспламеняемости согласно UL 94 | V0 |
| MTTF | 771 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 351 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| 136 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
Питание
| Диапазон напряжения питания | 19,2 В DC ... 30,5 В DC (Шинные соединители на DIN-рейке) |
|---|---|
| Потребляемый ток, макс. | ≤ 120 мА (@24 В пост. тока, @ 25°C) |
| Защита от перенапряжений при переходных процессах | Да |

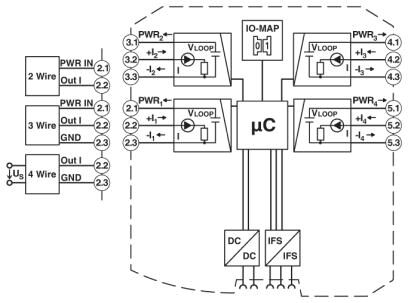

Аналоговые входы
| Количество входов | 4 |
|---|---|
| Входной сигнал тока | 0 мА ... 20 мА (настраивается с помощь DIP-переключателей) |
| 4 мА ... 20 мА (настраивается с помощь DIP-переключателей) | |
| Входной сигнал тока, максимальный | 22 мА |
| Входное сопротивление, вход тока | |
| Точность | ≤ 0,02 % (при 25 °C) |
| Температурный коэффициент, стандартн. | 0,0025 %/K (при -40 °C ... +70 °C) |
| Электропитание | ≥ 12 В DC (для пассивных датчиков (через клемму PWR1, +I1)) |
| Разрешение | 16 бит |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки |
Гальваническая развязка
| Аналоговые I/O | 50 В (Расчетное напряжение изоляции (соотв. между аналоговыми входами / питание T-образной шины, усиленная изоляция согл. EN 61010)) |
|---|
Параметры подключения
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0,6 Нм |
| Резьба винтов | M3 |
Индикатор состояния
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
|---|---|
| Зеленый светодиод (шинная коммуникация, DAT) | |
| Красный светодиод (ошибка периферии, ERR) |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Обозначение стандарта | Директива по ЭМС 2014/30/EU |
| Стандарты / нормативные документы | EN 61000-6-2 |
| Обозначение стандарта | Директива по ЭМС 2014/30/EU |
| Стандарты / нормативные документы | EN 61000-6-4 |
| Обозначение стандарта | Директива по взрывобезопасности (ATEX) |
| Стандарты / нормативные документы | EN 60079-0 |
| Обозначение стандарта | Директива по взрывобезопасности (ATEX) |
| Стандарты / нормативные документы | EN-60079-15 |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 16г, 11 мс |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 10 Гц ... 150 Гц |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
