Возможные производители: KLEMSAN

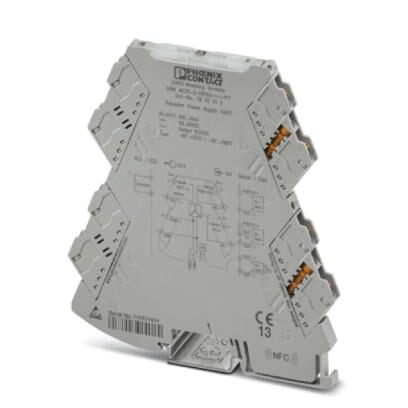

Разделитель питания с развязкой 3 цепей и штекерными разъемами. Поддержка HART, входной сигнал 0(4)...20 мА, выходной сигнал 0(4)...20 мА. Устройство может использоваться как в режиме развязки, так и в режиме развязки с питанием. Технология соединения рush-in
Описание изделия

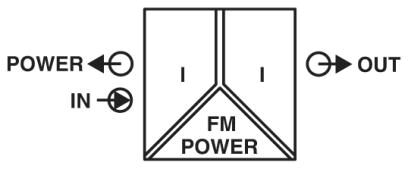

Разделительный усилитель питания со штекерными разъемами запитывает находящиеся в поле передатчики и обеспечивает гальваническую развязку между входным и выходным сигналами. HART-протоколы данных могут передаваться в оба направления. Устройство может использоваться как в режиме развязки, так и в режиме развязки с питанием. На входе и выходе доступны при максимальном измерительном сопротивлении на выходе в 600 Ω гальванически развязанные аналоговые нормированные сигналы 0 ... 20 мA или 4 ... 20 мA. Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Описание входа | Вход сигнала тока (цепь датчика) |
|---|---|
| Количество входов | 1 |
| Входной сигнал тока | 4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) |
| 0 мА ... 20 мА (Режим развязки) | |
| Входное сопротивление, вход тока | около 68 Ω (+ 0,7 В для проверочного диода) |
| Напряжение питания передатчика | > 19,5 В |
Выходные данные
| Наименование, выход | выход тока |
|---|---|
| Количество выходов | 1 |
| Выходной сигнал, ток | 4 мА ... 20 мА (Режимы развязки сигнальных цепей и цепей питания) |
| 0 мА ... 20 мА (Режим развязки) | |
| макс. выходной ток | 24 мА |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (при 20 мА) |
| Пульсации | (ДА) (при 600 Ом) |
| Передаточная характеристика | 1:1 для входного сигнала |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, типовой | 25 мА (при 24 В DC и в режиме развязки сигнальных цепей) |
| 50 мА (при 24 В DC и в режиме развязки цепей питания) | |
| 55 мА (при 12 В DC и в режиме развязки сигнальных цепей) | |
| 110 мА (при 12 В DC и в режиме развязки цепей питания) | |
| Потребляемая мощность | ≤ 1400 мВт (при IOUT = 20 мА, 9,6 В DC, 600 Ω нагрузка) |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² (с кабельным наконечником) |
| 0,14 мм² ... 2,5 мм² (без кабельного наконечника) | |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | 0,05 % (от предельного значения, при 4 мA ... 20 мA) |
| 0,1 % (от предельного значения, при 0 мA ... 20 мA) | |
| Температурный коэффициент, максимальный | 0,0075 %/K |
| Температурный коэффициент, стандартн. | 0,0075 %/K |
| Предельная частота (3 дБ) | > 1,75 кГц (тип.) |
| Ступенчатая характеристика (10-90%) | |
| Защитная схема | Защита от бросков тока при переходных процессах |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В (эффективный) |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| GL | C, EMC2 |
| Сертификат для мореплавания | DNV GL 14445-15HH |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| GL | C, EMC2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
