Возможные производители: KLEMSAN

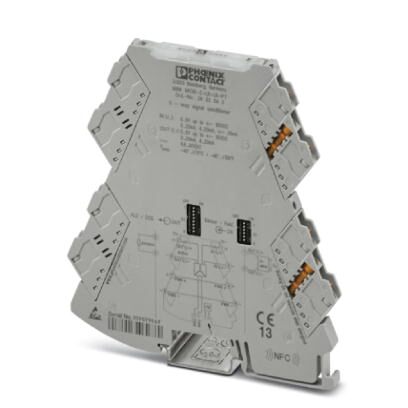

Разделительный усилитель трех цепей со штекерными разъемами и калиброванным переключением диапазонов измерения для гальванической развязки одно- и двухполюсных аналоговых сигналов. Вход и выход настраиваются при помощи DIP-переключателей. Зажимы push-in, стандартная конфигурация.
Описание изделия
Конфигурируемый DIP-переключателями разделительный усилитель трех цепей со штекерными разъемами и калиброванным переключением диапазонов измерения применяется для гальванической развязки, преобразования, усиления и фильтрации однополярных и биполярных стандартных и нормированных сигналов. На вход подаются аналоговые нормированные сигналы 0 ... 20 мА, 4 ... 20 мА, 0 ... 10 В, 0 ... 5 В, 1 ... 5 В или 10 ... 10 В, а также сигналы 2 ... 10 В, 0 ... 20 В, 4 ... 20 В, 0 ... 24 В, 0 ... 30 В, -5 ... 5 В, -20 ... 20 В, -24 ... 24 В, -30 ... 30 В и -20 ... 20 мА. На выходе могут быть 0 ... 20 мА, 4 ... 20 мА, 0 ... 10 В, 0 ... 5 В, 1 ... 5 В, -10 ... 10 В и -5 ... 5 В. После переключения диапазона измерения не требуется корректировка. Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Количество входов | 1 |
|---|---|
| Конфигурируемый / программируемый | есть |
| Входной сигнал напряжения | 0 В ... 5 В (настраивается DIP-переключателем) |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| -5 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10 В (настраивается DIP-переключателем) | |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| -10 В ... 10 В (настраивается DIP-переключателем) | |
| 0 В ... 20 В (настраивается DIP-переключателем) | |
| 4 В ... 20 В (настраивается DIP-переключателем) | |
| -20 В ... 20 В (настраивается DIP-переключателем) | |
| 0 В ... 24 В (настраивается DIP-переключателем) | |
| 4,8 В ... 24 В (настраивается DIP-переключателем) | |
| -24 В ... 24 В (настраивается DIP-переключателем) | |
| 0 В ... 30 В (настраивается DIP-переключателем) | |
| 6 В ... 30 В (настраивается DIP-переключателем) | |
| -30 В ... 30 В (настраивается DIP-переключателем) | |
| Входной сигнал тока | 0 мА ... 20 мА (настраивается DIP-переключателем) |
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| -20 мА ... 20 мА (настраивается DIP-переключателем) | |
| макс. входное напряжение | 33 В |
| макс. входной ток | 24 мА |
| Входное сопротивление, вход напряжения | > 1000 кΩ |
| Входное сопротивление, вход тока | около 63 Ω (+ 0,7 В для проверочного диода) |
Выходные данные
| Количество выходов | 1 |
|---|---|
| Конфигурируемый / программируемый | есть |
| Выходной сигнал, напряжение | 0 В ... 5 В (настраивается DIP-переключателем) |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| -5 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10 В (настраивается DIP-переключателем) | |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| -10 В ... 10 В (настраивается DIP-переключателем) | |
| Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) |
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| макс. выходной ток | 22 мА |
| Ток короткого замыкания | |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (при 20 мА) |
| Пульсации | (ДА) (при 600 Ом) |
| (ДА) (при 600 Ом) |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Потребляемый ток, типовой | 25 мА (Выход сигнала тока, при 24 В DC, включ. нагрузку) |
| 54 мА (Выход тока, при 12 В DC, вкл. нагрузку) | |
| Потребляемая мощность | ≤ 800 мВт (при IOUT = 20 мА, 9,6 В DC, 600 Ω нагрузка) |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² (с кабельным наконечником) |
| 0,14 мм² ... 2,5 мм² (без кабельного наконечника) | |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
| Количество каналов | 1 |
|---|---|
| Ошибка передачи, макс. | ≤ 0,1 % (от предела) |
| ≤ 0,15 % (от предельного значения, при ВХ.: 4 ... 20 мА / ВЫХ.: -10 В ... 10 В) | |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Температурный коэффициент, стандартн. | 0,01 %/K |
| Предельная частота (3 дБ) | 30 Гц (настраивается DIP-переключателем) |
| 5 кГц (настраивается DIP-переключателем) | |
| Ступенчатая характеристика (10-90%) | |
| Защитная схема | Защита от бросков тока при переходных процессах |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 300 В (эффективный) |
| Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | cерый |
| Материал корпуса | PBT |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Сертификат для мореплавания | DNV GL 14445-15HH |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
