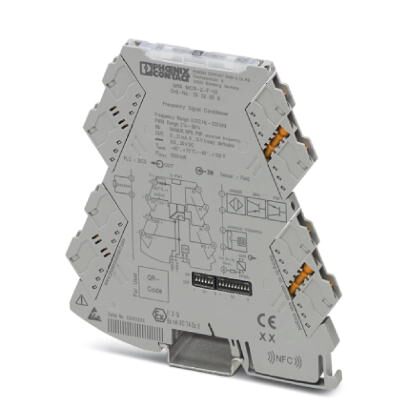

Универсальный конфигурируемый частотный преобразователь для преобразования частотных сигналов и сигналов с ШИМ в стандартные сигналы. В сочетании с MINI MCR-2-SPS 1033202 возможны напряжения для питания датчиков выше 8,2 В DC. Винтовые зажимы.
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
Вход сигнала частоты | Вход сигнала частоты |
---|---|
Диапазон измерения частоты | 0,002 Гц ... 200 кГц |
Применяемые входные источники | Инициатор NAMUR |
Транзисторные выходы NPN/PNP | |
Беспотенциальный контакт (cухой контакт) | |
Генератор импульсов | |
Инкрементальный энкодер (только число оборотов) | |
датчики вращения HTL | |
Энкодер TTL | |
Сигнал S0 |
Выходные данные
Количество выходов | 1 |
---|---|
Конфигурируемый / программируемый | есть |
Выходной сигнал, напряжение | 0 В ... 10 В (настраивается DIP-переключателем) |
2 В ... 10 В (настраивается DIP-переключателем) | |
0 В ... 5 В (настраивается DIP-переключателем) | |
1 В ... 5 В (настраивается DIP-переключателем) | |
0 В ... 10,5 В (настраивается с помощью ПО) | |
Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) |
4 мА ... 20 мА (настраивается DIP-переключателем) | |
0 мА ... 10 мА (настраивается DIP-переключателем) | |
2 мА ... 10 мА (настраивается DIP-переключателем) | |
0 мА ... 21 мА (настраивается с помощью ПО) | |
макс. выходное напряжение | около 12,3 В |
макс. выходной ток | 24,6 мА |
Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (при 20 мА) |
Пульсации | (ДА) (при 600 Ом) |
(ДА) (при 600 Ом) |
Выходной переключающий контакт
Наименование, выход | Выходной переключающий контакт |
---|---|
Количество выходов | 1 |
Исполнение контакта | 1 замыкающий контакт |
Минимальное напряжение переключения | 1 В |
Максимальное напряжение переключения | 30 В DC |
Минимальный коммутационный ток | 100 мкA |
Максимальный коммутационный ток | 100 мА (30 B) |
Питание
Номинальное напряжение питания | 24 В DC |
---|---|
Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Потребляемый ток, типовой | 32 мА (24 В DC) |
63 мА (12 В DC) | |
Потребляемая мощность | ≤ 1 Вт (при IOUT = 20 мА, 9,6 В DC, 600 Ω нагрузка) |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Длина снятия изоляции | 10 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 1,5 мм² (с кабельным наконечником) |
0,2 мм² ... 2,5 мм² (без кабельного наконечника) | |
Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
Сечение проводника AWG | 24 ... 12 (гибкий) |
Общие сведения
Количество каналов | 1 |
---|---|
Ошибка передачи, макс. | 0,1 % (Частота) |
1 % (Сигнал PWM) | |
Температурный коэффициент, максимальный | 0,01 %/K |
Температурный коэффициент, стандартн. | 0,01 %/K |
Индикатор состояния | Светодиодный индикатор, желтый (Выходной переключающий контакт) |
гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Категория перенапряжения | II |
Степень загрязнения | 2 |
Расчетное напряжение изоляции | 300 В (эффективный) |
Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Излучение помех | EN 61000-6-4 |
Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Цвет | cерый |
Материал корпуса | PBT |
Монтажное положение | на выбор |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC T5 | |
Сертификат для мореплавания | DNV GL TAA000021E |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
Наименование | Электромагнитное высокочастотное поле |
---|---|
Стандарты / нормативные документы | EN 61000-4-3 |
типичное отклонение от конечного значения измерительного диапазона | 0,2 % |
Наименование | Быстрые переходные помехи (вспышка) |
Стандарты / нормативные документы | EN 61000-4-4 |
типичное отклонение от конечного значения измерительного диапазона | 0,1 % |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
типичное отклонение от конечного значения измерительного диапазона | 2,8 % |
Стандарты и предписания
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
---|---|
Излучение помех | EN 61000-6-4 |
Стандарты / нормативные документы | EN 61000-4-2 |
Наименование | Электромагнитное высокочастотное поле |
Стандарты / нормативные документы | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Наименование | Помехи по цепи питания |
Стандарты / нормативные документы | EN 61000-4-6 |
гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Соответствие нормам | Соответствие CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, США / Канада | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T5 | |
Class I, Zone 2, Group IIC T5 | |
Температура DNV GL | B |
Влажность DNV GL | B |
Вибрация DNV GL | A |
DNV GL-EMC | A |
Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
