Возможные производители: KLEMSAN

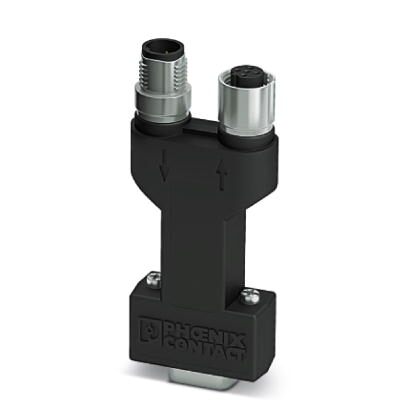

Штекер D-SUB, 9-конт., штифт, цоколёвка: 3, 5, 6, 8; два подвода кабеля M12 (кодировка В) под углом 180° (по оси). Шинная система: PROFIBUS DP до 12 Мбит/с. Нагрузочный резистор через отдельный терминатор M12.
Окружающие условия
Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Температура окружающей среды (при монтаже) | -20 °C ... 80 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 75 % (при +25 ℃, без образования конденсата) |
Высота | 5000 м (Ограничение см. в заявлении производителя) |
Степень защиты | IP40 |
Общие сведения
Номинальное напряжение UN | 5 В |
---|---|
Номинальный ток IN | 100 мА |
Шинная система | PROFIBUS DP |
Сигнал | PROFIBUS |
Крепежные винты SUBCON | 4-40 UNC |
Момент затяжки | 0,4 Нм |
Материал корпуса | Полиамид |
Расположение выводов | 3, 5, 6, 8 |
MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Характеристики клемм
Подключение | Штекерная часть разъема D-SUB |
---|---|
Полюсов | 9 |
Тип подключения | Вилка D-SUB |
Нагрузочный резистор | отдельно посредством нагрузочного резистора М12 |
Подключение | Штекер M12 |
Полюсов | 5 |
Тип подключения | Штекерный соединитель M12, с механич. ключом B |
Момент затяжки | 0,4 Нм |
Подключение | Розетка M12 |
Полюсов | 5 |
Тип подключения | Штекерный соединитель M12, с механич. ключом B |
Момент затяжки | 0,4 Нм |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
---|---|
Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
