Возможные производители: KLEMSAN

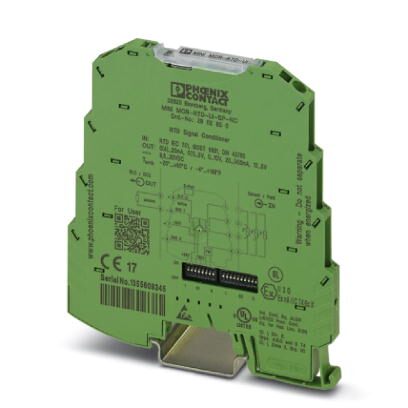

Настраиваемый измерительный преобразователь температуры для подключения 2-, 3- и 4-проводниковых термометров сопротивления и резистивных датчиков. Для конфигурирования может использоваться DIP-переключатель или в случае использования устройства расширенной функциональности - программное приложение. Разъем с пружинными зажимами, стандартная конфигурация.
Описание изделия
Настраиваемый измерительный преобразователь температуры с развязкой по 3 цепям предназначен для подключения 2-, 3- и 4-проводниковых термометров сопротивления и дистанционных датчиков сопротивления.
Показатели измерений преобразуются в линейный сигнал тока или напряжения.
Устройство можно конфигурировать с помощью бесплатного программного обеспечения. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Измерит. преобразователь поддерживает функцию диагностики неисправностей.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Входные данные
| Конфигурируемый / программируемый | есть |
|---|---|
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн. |
| Диапазон сопротивлений, линейн. | 0 Ω ... 4000 Ω (Мин. измерительный диапазон: 10 % от выбранного измерительного диапазона) |
| Ток питания датчика | около 200 мкA |
| Диапазон измерения температуры | -200 °C ... 850 °C (Диапазон зависит от типа датчика и плавно регулируется с помощью ПО или ступенчато с помощью DIP-переключателей в интервале от -150 °C до 850 °C) |
| Способ подключения | 2-, 3-, 4-проводной |
Выходные данные
| Количество выходов | 1 |
|---|---|
| Конфигурируемый / программируемый | есть |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| 10 В ... 0 В | |
| 0 В ... 5 В | |
| 1 В ... 5 В | |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| 20 мА ... 0 мА | |
| 20 мА ... 4 мА | |
| макс. выходное напряжение | около 12,3 В |
| макс. выходной ток | 24,6 мА |
| Нагрузка / выходная нагрузка, выход напряжения | 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | 500 Ω (при 20 мА) |
| Пульсации | (ДА) |
| (ДА) (при 500 Ом) |
Питание
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
|---|---|
| Потребляемый ток, типовой | |
| Потребляемая мощность | ≤ 700 мВт (при IOUT = 20 мА, 9,6 В DC, 500 Ω нагрузка) |
Параметры подключения 1
| Тип подключения | Пружинный зажим |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Общие сведения
| Ошибка передачи, термометр сопротивления | 0,1 % * 350 K / заданный измерительный диапазон; 0,1 % > 350 K (Pt / Ni) |
|---|---|
| 0,3 % * 200 K / заданный измерительный диапазон; 0,3 % > 200 K (Cu) | |
| Ошибка передачи, датчик сопротивления | 2 Ω |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Индикатор состояния | СИД красный |
| Защитная схема | Защита от бросков тока при переходных процессах |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 В AC/DC |
| Испытательное напряжение, вход / выход / питание | 1,5 кВ (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Цвет | зеленый |
| Монтажное положение | на выбор |
| Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Сертификат для мореплавания | DNV GL 14085-15HH |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Данные по ЭМС
| Наименование | Электромагнитное высокочастотное поле |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-3 |
| типичное отклонение от конечного значения измерительного диапазона | 0,04 % |
| Наименование | Быстрые переходные помехи (вспышка) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| типичное отклонение от конечного значения измерительного диапазона | 0,1 % |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| типичное отклонение от конечного значения измерительного диапазона | 0,02 % |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Наименование | Электромагнитное высокочастотное поле |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Наименование | Помехи по цепи питания |
| Стандарты / нормативные документы | EN 61000-4-6 |
| гальваническая развязка | Основная изоляция согласно EN 61010 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27210120 |
|---|---|
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27200200 |
| eCl@ss 6.0 | 27200200 |
| eCl@ss 7.0 | 27200206 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
