Артикул:
2903301
Внутрений код:
PC-2903301
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
5
Тип управляющего напряжения
—
230V AC
Вес, шт
—
171,800 GRM
Контакты перекидные
—
2
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Смонтированный релейный модуль с винтовым зажимом: цоколь реле, реле с силовыми контактами, вставной индикатор/подавитель помех и поддерживающая скоба. Исполнение контакта: 2 переключающих. Входное напряжение: 230 В перем. тока
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 230 В AC |
|---|---|

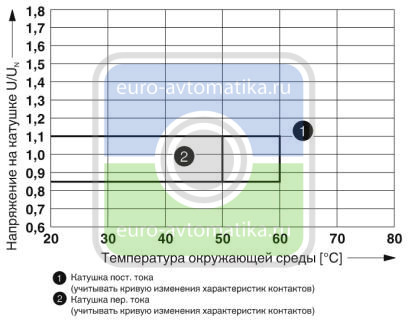

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 13 мА |
| Время срабатывания, типовое | 5 мс ... 15 мс |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс |
| Напряжение на катушке | 230 В AC |
| Защитная схема | Варистор |
| Индикация рабочего напряжения | LED желт. |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 10 В (при 24 мА) |
| Минимальный коммутационный ток | 10 мА (при 24 В) |
| Максимальный пусковой ток | 30 A (20 мс, замыкающий контакт) |

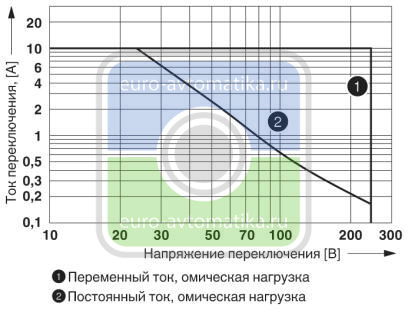

| Макс. ток продолжительной нагрузки | 7 A (см. диаграмму) |
| Мощность отключения (активная нагрузка), максимальная | 168 Вт (при 24 В DC) |
| 124 Вт (При 48 В DC) | |
| 108 Вт (При 60 В DC) | |
| 52 Вт (При 110 В DC) | |
| 48 Вт (При 220 В DC) | |
| 1750 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,22 A (при 120 В, DC13) | |
| 0,11 A (при 250 В, DC13) | |
| 3 A (при 24 В, AC15) | |
| 3 A (при 120 В, AC15) | |
| 1,5 A (при 240 В, AC15) |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,5 мм² ... 4 мм² |
| 0,5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 2,5 мм² |
| 0,5 мм² ... 1,5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение жестких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,5 мм² ... 4 мм² |
| 0,5 мм² ... 4 мм² (Кабельный наконечник с изолирующим хомутом) | |
| Сечение гибких проводников (2 проводника одинакового сечения) | 0,5 мм² ... 2,5 мм² |
| 0,5 мм² ... 1,5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой) | |
| Сечение проводника AWG | 20 ... 10 (жесткий) |
| 20 ... 12 (гибкий) | |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | IP20 (Установочный блок реле) |
| RT I (Реле) | |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
