Артикул:
2903327
Внутрений код:
PC-2903327
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Тип управляющего напряжения
—
230V AC
Вес, шт
—
68,100 GRM
Контакты перекидные
—
2
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 422.18 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Предустановленный релейный модуль с разъемами рush-in, состоящий из: установочного блока (основания), реле с многослойными контактами, вставного индикатора / подавителя помех и фиксатора. Исполнение контактов: 2 переключающих контакта. Входное напряжение: 230 В B AC
Указание
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
|---|---|
| Тип указания | Указания по эксплуатации |
| Указание | Вставная перемычка FBS 2-6... для входной стороны (A2) и вставная перемычка FBS-2-8... для выходной стороны (11/ 21) |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 230 В AC |
|---|---|

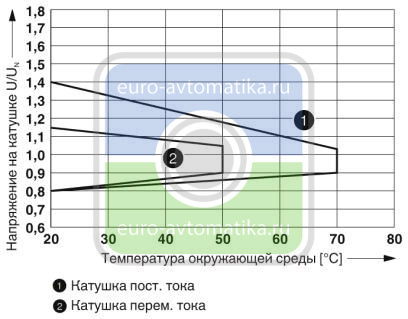

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 6 мА |
| Время срабатывания, типовое | 3 мс ... 12 мс |
| Диапазон значений времени возврата, типовой | 3 мс ... 20 мс |
| Напряжение на катушке | 230 В AC |

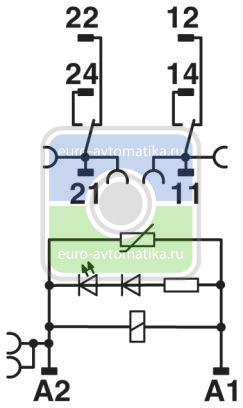

| Защитная схема | Варистор |
| Индикация рабочего напряжения | LED желт. |
Контактная часть
| Исполнение контакта | 2 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi, с покрытием золотом |
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| Максимальный пусковой ток | 50 мА |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
Сторона контакта (при отсутствии золотого покрытия)
| Материал контакта | AgNi |
|---|---|
| Указание | следующие значение приведены для поврежденного золотого покрытия |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при 10 мА) |
| Макс. ток продолжительной нагрузки | 12 A (20 мс, замыкающий контакт) |
| Минимальный коммутационный ток | 10 мА (при 5 В) |
| Мощность отключения (активная нагрузка), максимальная | 192 Вт (при 24 В DC) |
| 96 Вт (При 48 В DC) | |
| 60 Вт (При 60 В DC) | |
| 44 Вт (При 110 В DC) | |
| 57 Вт (При 220 В DC) | |
| 2000 ВА (При 250 В AC) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,2 A (при 250 В, DC13) | |
| 2 A (при 24 В, AC15) | |
| 2 A (при 120 В, AC15) | |
| 2 A (при 250 В, AC15) |
Параметры подключения 1
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
Параметры подключения 2
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| 0,14 мм² ... 1,5 мм² (Кабельный наконечник с изолирующим хомутом) | |
| 0,14 мм² ... 1 мм² (Кабельный наконечник с изолирующим хомутом, два проводника на двойной клемме) | |
| Сечение проводника AWG | 26 ... 16 (жесткий) |
| 26 ... 16 (гибкий) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | IP20 (Установочный блок реле) |
| RT III (Реле) | |
| Долговечность механическая | прибл. 107 коммутационных циклов |

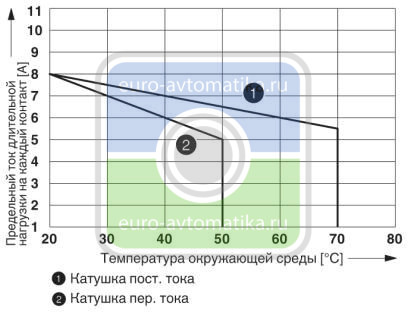

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, базовая изоляция и номинальное импульсное напряжение 4 кВ между переключающими контактами. |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V2 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Содержимое комплекта
Документы
Техническая документация
