Возможные производители: KLEMSAN
Вставное промышленное реле с силовыми контактами, 4 переключающих контакта, тестовая кнопка, светодиодный индикатор состояния, механический индикатор коммутационного положения, напряжение на катушке: 24 В B AC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В AC |
|---|---|
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 66 мА |
| Время срабатывания, типовое | 5 мс ... 15 мс (Зависит от фаз) |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс (Зависит от фаз) |
| Индикатор состояния | LED желт. |
| Мощность потерь при номинальных условиях | 1,58 Вт |
Контактная часть
| Исполнение контакта | 4 переключающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (при 24 мА) |
| Минимальный коммутационный ток | 5 мА (при 24 В) |
| Максимальный пусковой ток | 16 A (20 мс, замыкающий контакт) |
| Макс. ток продолжительной нагрузки | 6 A |

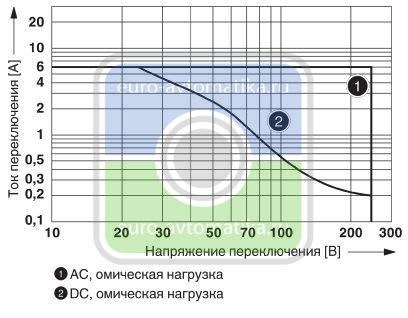

| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 124 Вт (При 48 В DC) | |
| 108 Вт (При 60 В DC) | |
| 52 Вт (При 110 В DC) | |
| 48 Вт (При 220 В DC) | |
| 1500 ВА (При 250 В AC) | |
| Коммутационная способность минимальная | 0,12 Вт |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,22 A (при 120 В, DC13) | |
| 0,11 A (при 250 В, DC13) | |
| 1,5 A (при 24 В, AC15) | |
| 1,5 A (при 120 В, AC15) | |
| 1 A (при 240 В, AC15) | |
| Нагрузка двигателя согласно UL 508 | 1/3 HP, 240 В AC |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT I |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |

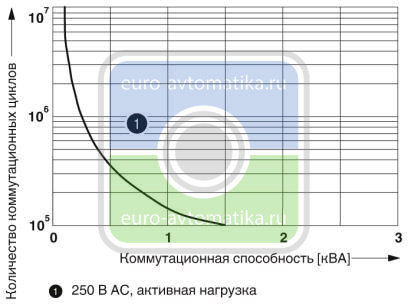

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 61810 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 2,5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
