Артикул:
2903708
Внутрений код:
PC-2903708
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Тип управляющего напряжения
—
120V AC
Вес, шт
—
83,800 GRM
Контакты Н/О = нормально открытый
—
3
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
2 194.68 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Мощное вставное реле с силовыми контактами, 3 замыкающих контакта, напряжение на катушке: 120 В B AC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 120 В AC |
|---|---|

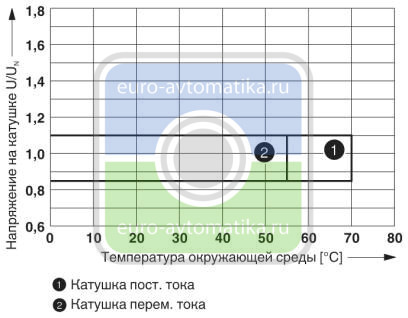

| Диапазон входных напряжений относительно UN | см. диаграмму |
| Частота сети | 50/60 Гц |
| Типовой входной ток при UN | 23 мА |
| Время срабатывания, типовое | 5 мс ... 25 мс (Зависит от фаз) |
| Диапазон значений времени возврата, типовой | 5 мс ... 20 мс (Зависит от фаз) |
| Мощность потерь при номинальных условиях | 2,76 Вт |
Контактная часть
| Исполнение контакта | 3 замыкающих контакта |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |

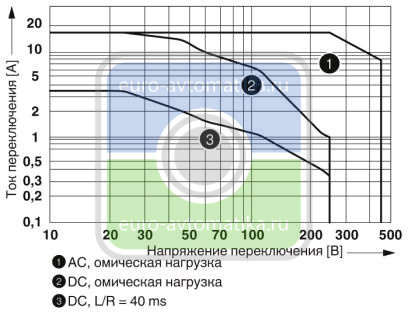

| Максимальное напряжение переключения | 440 В AC |
| 250 В DC | |
| Минимальное напряжение переключения | 10 В (при 24 мА) |
| Минимальный коммутационный ток | 10 мА (при 24 В) |
| Максимальный пусковой ток | 50 A (20 мс, замыкающий контакт) |
| Макс. ток продолжительной нагрузки | 16 A |
| Мощность отключения (активная нагрузка), максимальная | 384 Вт (при 24 В DC) |
| 720 Вт (При 48 В DC) | |
| 600 Вт (При 60 В DC) | |
| 660 Вт (При 110 В DC) | |
| 183 Вт (При 220 В DC) | |
| 4000 ВА (При 250 В AC) | |
| 4000 ВА (при 440 В AC) | |
| Коммутационная способность | 1 A (при 24 В, DC13) |
| 1 A (при 120 В, DC13) | |
| 1 A (при 220 В, DC13) | |
| 1,5 A (при 24 В, AC15) | |
| 1,5 A (при 120 В, AC15) | |
| 1,5 A (при 240 В, AC15) | |
| 3-фазная нагрузка двигателя | 1500 Вт (при 400 В, AC3) |
| Нагрузка двигателя согласно UL 508 | 1/3 HP, 120 В AC (замыкающий контакт) |
| 1/2 HP, 240 В AC (замыкающий контакт) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, релейный контакт / релейный контакт | 2,5 кВeff (50 Гц, 1 мин) |
| Испытательное напряжение между замыкающими контактами | 2,5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | RT I |
| Долговечность механическая | прибл. 107 коммутационных циклов |

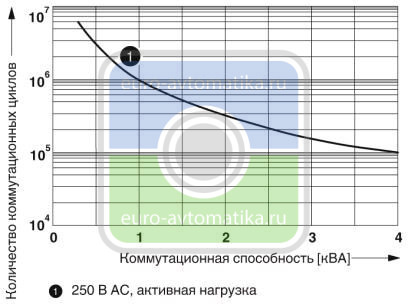

| Долговечность, электрич. | см. диаграмму |
| Монтажное положение | на выбор |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| МЭК 61810 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
