Возможные производители: KLEMSAN

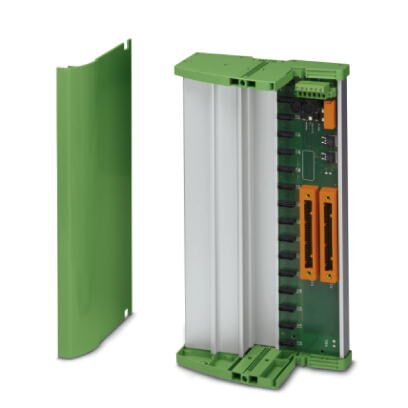

Конечный носитель для резервного подключения 16 модулей PSR-ЕТР к цифровым выходным платам контроллера Yokogawa ProSafe-RS, с помощью двух штекерных разъемов KS50, 50-полюсный. Решение для приложений Fire & Gas (F&G). Предназначен для платы Yokogawa SDV541
Преимущества для Вас
- Печатная плата с механической развязкой
- Прочный алюминиевый профиль со встроенной DIN-рейкой
- Боковые части со встроенными концевыми держателями
- Резервное системное соединение, 50-конт. (совместимо с KS/AKB)
- Стандартный или резервный режим питания, с диодной развязкой и защитой от неправильного подключения
- Подача сигнала тревоги в случае сбоев в цепи питания или нарушения безопасности
- Релейный выход (замыкающий, беспотенциальный) и мигающий светодиод для оповещения об ошибке
- Контроль пониженного напряжения на входе при
- Рассчитан на приложения безопасного включения "safe state on"
- Кабельные наборы для подключения сигнала не входят в объем поставки и требуют отдельного заказа
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP00 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| Степень защиты | IP00 |
Общие сведения
| Номинальное напряжение UN | 24 В DC (21,1 В ... 26,4 В) |
|---|---|
| Макс. допустимый ток | 1 A (на сигнал/канал) |
| Степень защиты | IP00 |
Питание
| Наименование | Питание устройства |
|---|---|
| Диапазон входных напряжений | 21,1 В DC ... 26,4 В DC |
| Входной ток | ≤ 2 A |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Предохранитель | 2,5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 2 красных светодиода (сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
Параметры подключения 1
| Наименование, подключение | Напряжение питания |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ |
| Изоляция | Основная изоляция |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
