Артикул:
2904371
Внутрений код:
PC-2904371
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
75,1 кб
Характеристики
Вес, шт
—
352,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
14 851.66 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

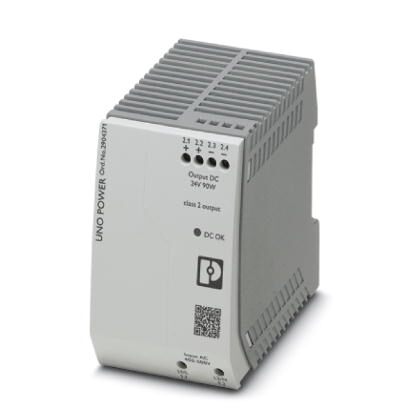

Источник питания UNO POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 2-фазный, выход: 24 В DC / 90 Вт
Описание изделия
Источники питания UNO POWER с базовым набором функций
Благодаря высокой удельной мощности компактные источники питания UNO POWER идеально подходят для установки в компактных распределительных коробках с нагрузкой до 240 Вт. В ассортименте блоки питания различных классов мощности и разной монтажной ширины. Высокий КПД и низкие потери на холостом ходу обеспечивают высокую энергоэффективность.
Преимущества для Вас
- Возможность гибкого монтажа путем простой установки на несущую рейку
- Больше места в электрошкафу и повышение удельной мощности до 20 %
- Максимальная энергоэффективность: благодаря КПД более 90 % и чрезвычайно низким потерям на холостом ходу - менее 0,3 Вт
- Возможность установки вне помещений благодаря широкому температурному диапазону от -25°C до 70°C
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
Входные данные
| Диапазон номинальных напряжений на входе | 2x 400 В AC ... 500 В AC |
|---|---|
| Диапазон входных напряжений | 2x 264 В AC ... 575 В AC |
| Потребляемый ток | 0,55 A (400 В AC) |
| 0,48 A (500 В AC) | |
| Номинальная потребляемая мощность | 211,3 ВА |
| Импульс пускового тока | |
| Время автономной работы | тип. 65 мс (400 В AC) |
| тип. 100 мс (500 В AC) | |
| Входной предохранитель | 2 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C, D, K) |
| Коэффициент мощности (cos phi) | 0,48 |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор |
Выходные данные
| Номинальное напряжение | 24 В DC ±1 % |
|---|---|
| Номинальный ток на выходе (IN) | 3,75 A |
| 3,38 A (Изменение хар-к 10 %) | |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Возможность параллельного подключения | нет |
| Возможность последовательного подключения | Нет |
| Устойчивость к обратной связи | |
| Защита от импульсных перенапряжений на выходе | ≤ 35 В DC |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 90 Вт |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. |
Общие сведения
| Вес нетто | 0,32 кг |
|---|---|
| КПД | тип. 89 % (400 В AC) |
| тип. 89 % (480 В AC) | |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 3 кВ AC (Выборочное исп.) | |
| Степень защиты | II (в закрытом шкафу управления) |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 828000 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 30 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 14 |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Помехоустойчивость | EN 61000-6-2:2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-6-3 |
| EN 61000-4-6 | |
| Диапазон частот | 10 кГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-11 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 |
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| NEC, класс 2 согласно UL 1310 | |
| UL/C-UL Listed ANSI/ISA-12.12.01 класс I, раздел 2, группы A, B, C, D T4 (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | |
| 15 Гц ... 150 Гц, 2,3г, 90 мин. | |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | EN 61000-4-11 |
| Сертификат | Схема СВ |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
